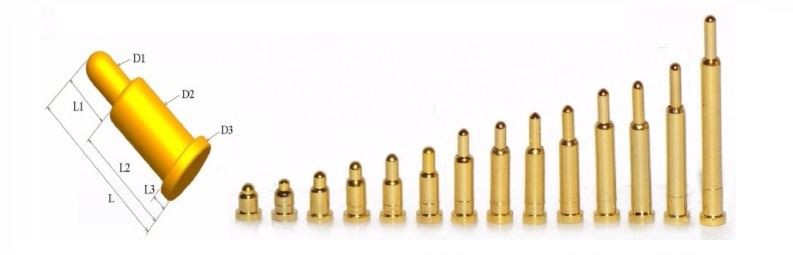

Ein Prawf Dibynadwyedd PIN Safon Cyffredinol POGO
| Safon gyffredinol prawf dibynadwyedd PIN POGO sengl | |||||||
| 文件 名称 ： 单体 PIN POGO 可靠性 测试 通用 标准 | 修订者 | 官世东 | 修订日期 | 2021-09-28 | |||
| Na | Categori Prawf | 适用 范围 Cwmpas | 测试 项目 Eitemau prawf | Requirements requirements Gofynion profi | Standard 标准 Safon beirniadu | Samplau 样品 数 | 频率 amledd |
| 1 | Prawf arwyneb cotio 表面处理试验 | 电镀 品 进 product Cynnyrch electroplatio Matrial | Test 试验 Prawf glynu | 1 、 采用 钳子 夹 针 管 弯折 90 ° 一次 1. Defnyddiwch gefail i glampio'r tiwb nodwydd a phlygu 90 ° unwaith 2 、 若 大 平面 产品 用 百 格 模式 ， 贴 3M 胶 ， 呈 90 度 角 快速 拉扯 脱胶 2. Os yw'r cynnyrch gwastad mawr yn defnyddio'r modd grid 100, pastiwch glud 3M, a'i dynnu ar ongl 90 gradd i ddirywio'n gyflym | 1、镀层无起皮、无脱落，（因基材龟裂导致镀层龟裂不算） 2 、 镀层 脱落 率 应 小于 5% 1. Nid oes gan y cotio plicio na phlicio i ffwrdd, (ni chyfrifir craciau cotio a achosir gan graciau yn y deunydd sylfaen) 2. Dylai cyfradd plicio'r cotio fod yn llai na 5%, | 5pcs | 每批 Pob swp |
| 2 | pin pogo / 铜柱 Piler copr | 镀层 厚度 Trwch cotio | 用 膜厚 仪 实测 ， 测试 端 部 1mm 位置 （测试 部位 需 与 客户 确认 双方 保持 一致） Wedi'i fesur â mesurydd trwch ffilm, ar 1mm o ddiwedd y prawf (rhaid i leoliad y prawf fod yn gyson â'r cwsmer' s cadarnhad) | 不 低于 规格 书 标准 Ddim yn is na safon y fanyleb | 5pcs | 每批 Pob swp | |
| 3 | 铜柱 Piler copr | 高温 验证 Gwirio tymheredd uchel | 需要 贴片 的 铜柱 ： 260 ℃ / 3min ， 过 炉 后 确认 镀层 情况 pileri copr y mae angen eu clytio: 260 ℃ / 3min, cadarnhewch y cyflwr cotio ar ôl y ffwrnais | 外观 确认 ， 无 起泡 、 无 脱层 、 无 氧化 变色 Ymddangosiad wedi'i gadarnhau, dim pothellu, dim dadelfennu, dim ocsidiad a lliw | 100% | 每批 Pob swp | |
| 4 | Hydoddedd 可焊性 | pin pogo / 铜柱 Piler copr | Test 测试 Prawf sodr | 1.采用锡炉，不添加助焊剂， 2.调节锡炉温度，镀银镀金245±5℃/其它镀层255±5℃，用镊子夹住产品，焊接面朝下，平缓将产品的焊接端侵入锡面， 3. 浸 锡 时间 2-3 秒 ， 1. Gan ddefnyddio ffwrnais tun, ni ychwanegir fflwcs, 2. Addaswch dymheredd y ffwrnais tun i 245 ± 5 ℃ ar gyfer platio arian a 255 ± 5 ℃ ar gyfer haenau eraill. Defnyddiwch drydarwyr i ddal y cynnyrch gyda'r ochr sodro yn wynebu i lawr, a goresgyn pen sodro'r cynnyrch yn ysgafn i'r wyneb tun. 3. Trochwch amser tun 2-3 eiliad, | 确认 焊接 端面 焊锡 润湿 面积 大于 95% 为 Iawn, 无锡 点 脱落 现象。 Cadarnhewch fod yr ardal wlychu sodr ar yr wyneb pen sodro yn fwy na 95%, mae'n iawn, ac nid oes pwynt tun yn cwympo i ffwrdd. | 5pcs | 每批 Pob swp |
| 5 | Mecanyddol 结构 | pin pogo | Test test Prawf elastigedd | 将 顶针 固定 好 ， 用 弹力 机 测试 ， 上端 向下 压 顶 针头 ， 下 压 行程 为 图纸 上 设计 的 行程 Atgyweiriwch y thimble a'i brofi gyda pheiriant elastig, gwasgwch y pen thimble i lawr ar y pen uchaf, a'r i lawr. strôc yw'r strôc weithredol a ddyluniwyd ar y llun | 1) 弹力值应在规格书设计范围公差内； 2) 测试 过程 无 卡 死 ， 无 缩头 1) Dylai'r gwerth hydwythedd fod o fewn goddefgarwch ystod dyluniad y fanyleb; 2) Dim jamio a dim crebachu yn ystod y prawf | 5pcs | 每批 Pob swp |
| 6 | pro-amgylchedd 环保 | 进 料 / 成品 Deunyddiau / Cynhyrchion terfynol | RoHS | 依据 欧盟 RoHS 环保 标准 ， 用 天瑞 RoHS 仪 EDX-1800B 测试 Yn ôl safon diogelu'r amgylchedd RoHS yr UE, profwch gydag offeryn Tianrui RoHS EDX-1800B | 符合 环保 RoHS Cydymffurfio â RoHS diogelu'r amgylchedd | 计数 率 大于 1000 为准 Mwy na 1000 | 每批 或 适量 Fesul swp neu swm priodol |
| 7 | Cyrydiad amgylcheddol 环境腐蚀 | pin pogo / 铜柱 | 中性 盐雾 测试 Prawf chwistrell halen niwtral | 1. 测试 条件 ： 盐水 浓度 ： 5 ± 1 ％ ， PH 值 6.5 ～ 7.2 (35 ℃) 2. 试验箱温度：35±2℃，压力桶温度：47±2℃ 3. 喷雾 量 收集 ： 1-2mL / awr.80cm² ， 4. 测试 时间 ： 连续 喷雾 48awr （依 规格 书 定义 为准） 5. 测试 完成 后 ， 以 清水 冲洗 样品 表面 ， 并 用 毛刷 将 样品 表面 acl Nacl 沉积物 去除 6. 取出 后 常温 下 恢复 2H 后 观察 试样 外观 符合 规定 要求 1. Amodau prawf: crynodiad heli: 5 ± 1%, gwerth PH 6.5 ～ 7.2 (35 ℃) 2. Tymheredd y siambr brofi: 35 ± 2 ℃, tymheredd y gasgen pwysau: 47 ± 2 ℃ 3. Casgliad o gyfaint chwistrell: 1-2mL / awr.80cm², 4. Amser prawf: 48 awr o chwistrellu parhaus (fel y'i diffinnir yn y fanyleb) 5. Ar ôl i'r prawf gael ei gwblhau, rinsiwch wyneb y sampl â dŵr glân, a defnyddiwch frwsh i gael gwared â dyddodion Nacl ar wyneb y sampl 6. Ar ôl ei dynnu allan, dychwelwch i dymheredd yr ystafell am 2H ac arsylwch fod ymddangosiad y sampl yn cwrdd â'r gofynion penodedig | 1.镀层应无腐蚀、脱落、起泡等现象。 2. 盐雾 一般 参考 第 9 等级 确认 （见 附表）。 1. Dylai'r cotio fod yn rhydd o gyrydiad, plicio, pothellu, ac ati. 2. Yn gyffredinol, mae niwl halen yn cyfeirio at y cadarnhad 9fed lefel (gweler y tabl ynghlwm). | 5pcs | 每 3 个 月 Bob 3 mis |
| 8 | pin pogo / 铜柱 Piler copr | 交变盐雾测试（此为客户模式） | 1. 喷雾：等盐雾箱内的温度达到35℃（依中性盐雾参数）， 2. 测试 样品 在 75 ℃ 烤箱 预热 30min 后 ， 再 立即 取出 样品 投入 盐雾 箱 ， 连续 喷雾 2H。 3. 高温 高湿 ： 转移 到 55 ℃ ± 2/95% RH ± 3% 湿热 箱 中 储存 22H （样品 放在 塑胶 托盘 上）。 4. 以上两步为一个循环，每个循环检查一次外观是否有腐蚀 5. 实验后，取出样机用清水清洗后，常温放置2H再确认样品 6. PIN POGO 执行 1 个 循环 、 铜柱 执行 3 个 循环 （镀层 10 迈 以上） 1. Chwistrell: Arhoswch nes bod y tymheredd yn y blwch chwistrellu halen yn cyrraedd 35 ° C (yn ôl y paramedrau chwistrell halen niwtral), 2. Ar ôl i'r sampl prawf gael ei chynhesu yn y popty ar dymheredd o 75 ° C am 30 munud, tynnwch y sampl allan ar unwaith a'i rhoi yn y blwch chwistrellu halen, a'i chwistrellu'n barhaus am 2 awr. 3. Tymheredd uchel a lleithder uchel: trosglwyddwch i flwch gwres llaith 55 ℃ ± 2/95% RH ± 3% a'i storio ar gyfer 22H (rhoddir y sampl ar yr hambwrdd plastig). 4. Mae'r ddau gam uchod yn gylch, mae pob cylch yn cael ei wirio am gyrydiad 5. Ar ôl yr arbrawf, tynnwch y prototeip allan a'i olchi â dŵr glân, a'i roi ar dymheredd yr ystafell am 2 awr i gadarnhau'r sampl 6. Mae PIN POGO yn cyflawni 1 cylch, mae piler copr yn cyflawni 3 chylch (mae'r haen blatio yn fwy na 10 milltir) | 1. 镀层 应 无 腐蚀 、 脱落 、 起泡 等 现象。 1. Dylai'r cotio fod yn rhydd o gyrydiad, plicio, pothellu, ac ati. | 5pcs | 试 产 阶段 验证 Dilysu wrth gynhyrchu treial | |
| 9 | pin pogo / 铜柱 Piler copr | 人工汗液（不适用镀镍品） | 耐汗测试： 1. 用 浸泡 汗液 （酸性 PH=4.7 / 碱性 PH=9.5） 后 的 白色 棉布 （浸透） 贴 在 产品 表面 上 并 用 塑料袋 密封 好 ； 2. 放入 恒温 箱 55 ℃ ± 2/95% RH ± 3% 存储 后 （依 镀层 结构 决定 试验 时间 长度） ， 将 产品 取出 去除 表面 的 小时 小时 小时 小时 2 小时 后检查 产品 外观。 备注： 1.无纺布侵透1分钟（提起布不能有滴水现象），如无侵透，可适当延长侵蚀时间； 2. 无尘 布 对 折 ， 将 产品 放在 对 折 的 无尘 布 内 ， （无尘 布 尺寸 大于 10cm 以上） | 表面 镀层 应 无 腐蚀 、 无 氧化 、 无 脱落 、 无 起泡。 Dylai'r gorchudd wyneb fod yn rhydd o gyrydiad, ocsidiad, shedding a pothellu. | 5pcs | 试 产 阶段 验证 Dilysu wrth gynhyrchu treial | |
| 10 | prawf rhychwant oes 寿命测试 | pin pogo | 弹 针 按压 寿命 Bywyd nodwydd gwanwyn | 室内 常温 条件: 10-35 ℃ / 20% ~ 80% RH 1.把样品固定在怕打测试机上 2. 除 有 特别 规定 ， 弹压 速度 以 每小时 不 超过 1200 ± 100cycles 3.外观目视检查及依照产品规格书之检测项目检测 4. 记录 conditions Amodau tymheredd arferol dan do: 10-35 ℃ / 20% ~ 80% RH 1. Trwsiwch y sampl ar y peiriant profi 2. Oni bai bod rheoliadau arbennig, ni ddylai'r cyflymder bownsio fod yn fwy na 1200 ± 100 cylch yr awr 3. Archwiliad gweledol o ymddangosiad ac archwilio eitemau arolygu yn unol â manylebau cynnyrch 4. Cofnodwch y data | 1.正常寿命10000次后弹力测试符合规格的公差要求， 2. 特殊 客户 的 寿命 次数 依 客户 为准 1. Mae'r prawf hydwythedd yn cwrdd â gofynion goddefgarwch y fanyleb ar ôl 10,000 gwaith o fywyd arferol. 2. Mae nifer oes cwsmeriaid arbennig yn dibynnu ar y cwsmer | 5pcs | 试 产 阶段 验证 Dilysu wrth gynhyrchu treial |
| 11 | Prawf llwyth cyfredol 电流负荷测试 | pin pogo | 电流 负荷 测试 Prawf llwyth cyfredol | 测试前确认客户整机的电流峰值，作为测试输出电流 1.调节输出电压值与规格对应（适用范围电压0-30V） 2.启动下压装置，调节预压行程值 3.设定输出电流值（适用范围电流0-20A），并启动测试 4. 持续 测试 2H Cyn y prawf, cadarnhewch werth brig cyfredol peiriant cyfan y cwsmer' s fel cerrynt allbwn y prawf 1. Addaswch werth y foltedd allbwn i gyfateb i'r manylebau (foltedd amrediad cymwys 0-30V) 2. Dechreuwch y ddyfais wasgu ac addaswch y gwerth strôc preload 3. Gosodwch werth cyfredol yr allbwn (cerrynt amrediad cymwys 0-20A), a chychwyn y prawf 4. Profi parhaus 2H | 1.确认不可烧毁、不可起电弧（一旦发生立即停止试验） 2.复测弹力与阻抗是否符合规格书设定公差 3. 必要 时 需 监测 PIN POGO 本体 温升 数据 （体积 大 的 顶针 可以 执行）, 温 升值 不可 高出 试验 环境 温度 的 50% 1. Cadarnhewch na ellir ei losgi na'i godi (rhag ofn iddo ddigwydd, stopiwch y prawf ar unwaith) 2. Ailbrofwch a yw'r hydwythedd a'r rhwystriant yn cwrdd â'r goddefgarwch a osodir yn y fanyleb 3. Os oes angen, dylid monitro data codiad tymheredd corff PIN POGO (gellir gweithredu'r twmpath mawr), ac ni all y gwerth codi tymheredd fod yn uwch na 50% o dymheredd yr amgylchedd prawf. | 5PCS | 试产阶段验证 |
| 12 | Cyrydiad electrolytig 电解腐蚀 | pin pogo / 铜柱 （镀 铑 釕 专用） | 电解 测试 （正 负极 短路 模式） Prawf electrolysis (modd cylched byr positif a negyddol) | 1. 在 量杯 中 倒入 汗液 4.7PH 约 50ml ， 2. 正 负极 各 固定 一个 产品 ， 浸入 汗液 约 1mm 位置 ， 固定 正 负极 间距 1cm ， 3. 电压 DC5V ， 电流 30mA, （需 配 负载 电阻, 汗液 阻值 约 100 欧） 4. 在 汗液 中 通电 每 30 秒 / 确认 一次 ， 电解 次数 依 镀层 决定 。1. Arllwyswch chwys 4.7PH tua 50ml i'r cwpan mesur, 2. Trwsiwch gynnyrch ar gyfer pob un o'r electrodau positif a negyddol, trochwch ef mewn chwys tua 1mm, a thrwsiwch y pellter rhwng yr electrodau positif a negyddol 1cm. 3. Foltedd DC5V, 30mA cyfredol, (mae angen gwrthsefyll llwyth, mae ymwrthedd chwys tua 100 ohms) 4. Pwerwch mewn chwys bob 30 eiliad / cadarnhewch unwaith, mae nifer yr electrolysis yn dibynnu ar yr haen blatio. | 需 根据 镀层 结构 和 厚度 决定 电解 次数 ， 最高 标准 电解 30 次 ， 镀层 无 腐蚀 、 脱落 、 起泡 等 不良。 Mae angen pennu'r amseroedd electrolysis yn ôl y strwythur cotio a'r trwch. Y safon uchaf yw 30 electrolysis, ac nid oes gan y cotio unrhyw ddiffygion fel cyrydiad, plicio a phothellu. | 5PCS | 试 产 阶段 验证 Dilysu wrth gynhyrchu treial |
| 13 | Tymheredd yr amgylchedd 环境温度 | pin pogo / 铜柱 Piler copr | Storage Storio tymheredd uchel | 在 高温 85 ℃ ± 2 ℃ 储存 168H ， 结束 取出 在 室内 环境 下 恢复 2H 再 确认。 Storiwch ar dymheredd uchel o 85 ° C ± 2 ° C am 168 awr, ar ôl ei dynnu allan, dychwelwch i amgylchedd dan do am 2 oriau i gadarnhau. | 产品 表面 无 起泡 、 氧化 、 变形 、 起翘 、 明显 变色 、 镀层 脱落 等 异常 ； 轻微 变色 可接受。 Nid oes gan arwyneb y cynnyrch unrhyw annormaleddau megis pothellu, ocsideiddio, dadffurfiad, ystof, afliwiad amlwg, a phlicio'r cotio ; mae lliwio ychydig yn dderbyniol. | 5pcs | 试 产 阶段 验证 Dilysu wrth gynhyrchu treial |
| 14 | pin pogo / 铜柱 Piler copr | 低温 storage Storio tymheredd isel | 在 低温 -40 ℃ ± 2 ℃ 储存 168H ， 结束 取出 在 室内 环境 下 恢复 2H 再 确认。 Storiwch ar dymheredd isel o -40 ° C ± 2 ° C am 168 awr, ar ôl ei dynnu allan, ei adfer i 2 awr mewn amgylchedd dan do ac ail-gadarnhau. | 产品 表面 无 起泡 、 氧化 、 变形 、 起翘 、 明显 变色 、 镀层 脱落 等 异常 ； 轻微 变色 可接受。 Nid oes gan arwyneb y cynnyrch unrhyw annormaleddau megis pothellu, ocsideiddio, dadffurfiad, ystof, afliwiad amlwg, a phlicio'r cotio ; mae lliwio ychydig yn dderbyniol. | 5pcs | 试 产 阶段 验证 Dilysu wrth gynhyrchu treial | |
| 15 | pin pogo / 铜柱 Piler copr | Cycle 低温 湿热 cycle Cylch gwres llaith tymheredd uchel ac isel | 先 高温 高湿 60 ℃ ± 2 ℃ / 95% RH ± 3% ： 12H ， 转 低温 -30 ℃: 12H ， 升温 速率 3 ℃ / 1Min, 降温 速率 1 ℃ / 1Min, 试验 箱内 放置 （7 个 循环） 168H ， 结束 取出 在 室内 环境 下 恢复 2H 再 确认。 Yn gyntaf, tymheredd uchel a lleithder uchel 60 ℃ ± 2 ℃ / 95% RH ± 3%: 12H, trowch i dymheredd isel -30 ℃: 12H, cyfradd wresogi 3 ℃ / 1Min, cyfradd oeri 1 ℃ / 1Min, wedi'i osod yn y blwch prawf (7 cylch) 168H, dod â'r tynnu i ffwrdd a'i ddychwelyd i 2H yn yr amgylchedd dan do i ail-gadarnhau. | 产品 表面 无 起泡 、 氧化 、 变形 、 起翘 、 明显 变色 、 镀层 脱落 等 异常 ； 轻微 变色 可接受。 Nid oes gan arwyneb y cynnyrch unrhyw annormaleddau megis pothellu, ocsideiddio, dadffurfiad, ystof, afliwiad amlwg, a phlicio'r cotio ; mae lliwio ychydig yn dderbyniol. | 5pcs | 试 产 阶段 验证 Dilysu wrth gynhyrchu treial |
| Schedule 等级 schedule Amserlen gradd chwistrell halen |
| 10 级 ： 无 缺陷 面积 ， 外观 评级 A ， 试样 表面 外观 无变化 ； Gradd 10: Dim ardal ddiffyg, sgôr ymddangosiad A, dim newid yn ymddangosiad wyneb y sampl; |
| 9 级 ： 缺陷 面积 占比 不 超过 0.1% ， 外观 评级 B ， 试样 表面 有 轻微 到 中度 的 变色 ； Gradd 9: Mae'r ardal ddiffygion yn cyfrif am ddim mwy na 0.1%, y sgôr ymddangosiad yw B, a'r sampl mae gan yr wyneb afliwiad bach i gymedrol; |
| 8 级 ： 缺陷 面积 占比 介于 0.1% ～ 0.25% ， 外观 评级 C ， 试样 表面 严重 变色 或 有 极 轻微 的 腐蚀 物 8 Gradd 8: Mae'r ardal ddiffygion yn cyfrif am rhwng 0.1% a 0.25%, ac mae'r ymddangosiad y sgôr yw C. Mae wyneb y sampl yn afliwiedig yn ddifrifol neu mae ganddo gyrydiad bach iawn; |
| 7 级 ： 缺陷 面积 占比 0.25% ～ 0.5% ， 外观 评级 D ， 试样 表面 严重 的 失 光火 出现 极 轻微 的 腐蚀 产物 Lefel 7: Mae'r ardal ddiffygion yn cyfrif am 0.25% i 0.5%, ac mae'r sgôr ymddangosiad yn D. Mae colli golau yn ddifrifol ar wyneb y sampl yn dangos cynhyrchion cyrydiad bach iawn; |
| 6 级 ： 缺陷 面积 占比 0.5% ～ 1.0% ， 外观 评级 E ， 试样 表面 严重 的 失 光 ， 或 在 试样 局部 表面 上 L L 薄层 的 腐蚀 产物 或 点 L. Lefel 6: Mae'r ardal ddiffygion yn cyfrif ar gyfer 0.5% i 1.0%, y sgôr ymddangosiad yw E, mae wyneb y sampl yn cael ei golli'n ddifrifol, neu mae haen denau o gynnyrch cyrydiad neu'n pitsio ar wyneb rhannol y sampl |
| 5 级 ： 缺陷 面积 占比 1.0% ～ 2.5% ， 外观 评级 F ， 试样 表面 有 腐蚀 产物 或 点 蚀 ， 且 其中 之 一种 分布 在 整个 试样 表面 ； Lefel 5: Roedd diffygion yn cyfrif am 1.0% i 2.5 %, sgôr ymddangosiad F, mae yna gynhyrchion cyrydiad neu gyrydiad pitting ar wyneb y sampl, ac mae un ohonynt yn cael ei ddosbarthu ar wyneb cyfan y sampl; |
| 4 级 ： 缺陷 面积 占比 2.5% ～ 5% ， 外观 评级 G ， 试样 表面 上 有 厚 的 腐蚀 产物 层 或 点 蚀 Lefel 4: Mae'r ardal ddiffygion yn cyfrif am 2.5% i 5%, y sgôr ymddangosiad yw G , ac mae haen cynnyrch cyrydiad trwchus neu bitsio ar wyneb y sampl; |
| 3 级 ： 缺陷 面积 占比 5% ～ 10% ， 外观 评级 H ， 试样 表面 上 有 非常 厚 的 腐蚀 产物 层 或 点 蚀 Lefel 3: Mae'r ardal ddiffygion yn cyfrif am 5% i 10%, y sgôr ymddangosiad yw H, mae haen cynnyrch cyrydiad trwchus iawn neu gyrydiad pitsio ar wyneb y sampl, ac mae cyrydiad pitting dwfn; |
| 2 级 ： 缺陷 面积 占比 10% ～ 25% ， 外观 评级 I ， 试样 出现 了 基 体 金属 腐蚀 的 现象 Lefel 2: Mae'r ardal ddiffygion yn cyfrif am 10% i 25%, mae'r ymddangosiad yn cael ei raddio I, a'r sampl â chorydiad y metel sylfaen; |
| 1 级 ： 缺陷 面积 占比 25% ～ 50% ， 属 严重 腐蚀 现象 。Level 1: Mae'r ardal ddiffygion yn cyfrif am 25% i 50%, sy'n ffenomen cyrydiad difrifol. |
