Antena clustffon TWS Bluetooth
Y rheswm mwyaf pam mae clustffonau Bluetooth mor boblogaidd yw eu bod yn ddi-wifr ac yn cael gwared ar hualau ceblau clustffonau â gwifrau. Mae clustffonau Bluetooth yn trosglwyddo signalau trwy donnau radio, felly mae dyluniad antena yn bwysig iawn. Mae'r erthygl hon yn cyflwyno'n fyr y mathau cyffredin o antenâu a ddefnyddir mewn cynhyrchion digidol llaw.
1. antena PCB.
Mae antena PCB yn antena sy'n cynnwys ffoil copr yn uniongyrchol ar y bwrdd cylched PCB, sydd â manteision cost isel, sefydlogrwydd swp uchel, a dim dadfygio wrth gynhyrchu. Yr anfantais yw ei fod yn addas ar gyfer un band amledd yn unig, ac oherwydd ei fod yn cynnwys ffoil copr PCB, mae safle'r antena yn gymharol gyfyngedig. Yn ogystal, mae'r antena PCB yn gyffredinol yn gofyn am ardal uchdwr mawr, ac mae maint yr antena ei hun hefyd yn fawr. Defnyddir antenâu PCB yn eang mewn gliniaduron, blychau teledu, ac ati. Dangosir yr antenâu PCB mewn clustffonau Bluetooth yn y ffigur canlynol:
2. antena ceramig.

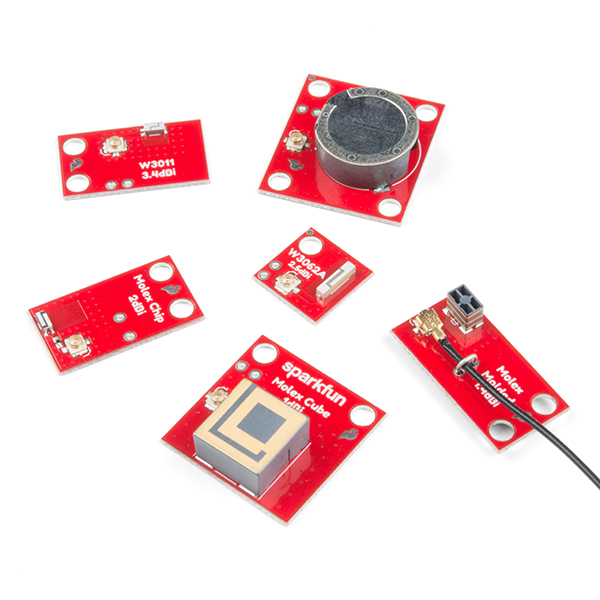

Mae'r antena ceramig yn antena miniaturized sy'n addas ar gyfer dyfeisiau Bluetooth. Mae'n meddiannu lle bach ac mae ganddo berfformiad da. Mae ganddo lled band cul ac mae'n anodd cyflawni bandiau amledd lluosog. Gall wella integreiddiad y famfwrdd yn effeithiol a lleihau cyfyngiad yr antena ar ID.; Mae angen mewnforio'r dyluniad ar ddechrau'r diffiniad o'r bwrdd. Rhennir antenâu ceramig yn antenâu ceramig bloc ac antenâu ceramig aml-haen:
Antena bloc: Mae'r corff ceramig cyfan yn cael ei sintered ar dymheredd uchel ac yna mae rhan fetel yr antena yn cael ei argraffu ar wyneb y bloc ceramig.
Antena aml-haen: Mae'r tanio yn mabwysiadu'r dull cyd-danio tymheredd isel i ddweud bod y cerameg aml-haen yn cael ei bentyrru a'i alinio ac yna'n cael ei sintro ar dymheredd uchel, felly gellir argraffu dargludydd metel yr antena ar bob haen dielectrig ceramig. yn ôl y gofynion dylunio, fel y gall leihau maint yr antena yn effeithiol, a gall gyflawni pwrpas cuddio'r antena.
Gan fod cysonyn dielectrig y ceramig ei hun yn uwch na bwrdd cylched PCB, gall defnyddio antena ceramig leihau maint yr antena yn effeithiol wrth sicrhau perfformiad yr antena. Anfantais antenâu ceramig yw bod ganddynt broblemau cysondeb, maent yn fawr, ac maent hefyd yn gyfyngedig wrth eu gosod. Antenâu ceramig yw'r rhai a ddefnyddir fwyaf mewn cynhyrchion IoT, megis antenâu GPS ac antenâu Bluetooth.
3. LDS antena.

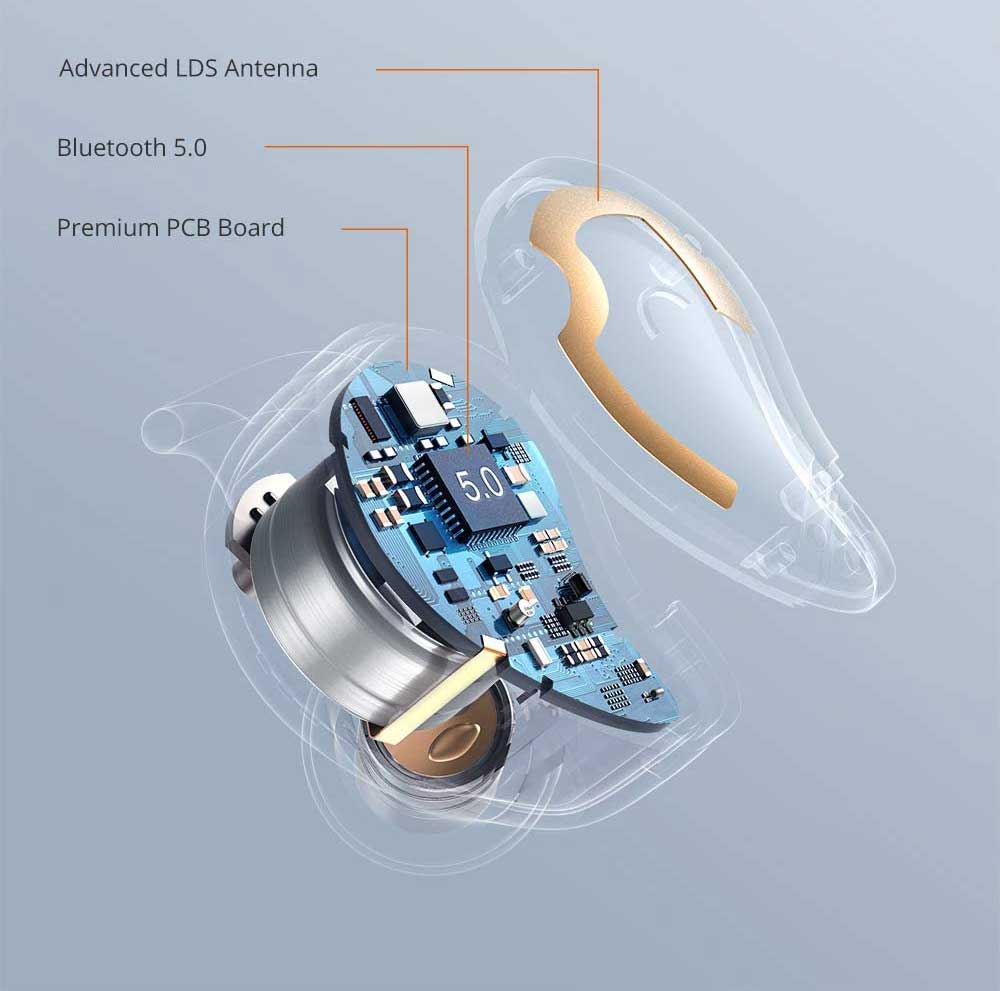

Technoleg strwythuro laser-uniongyrchol yw technoleg antena LDS, sy'n defnyddio cyfrifiadur i reoli symudiad y laser yn ôl trywydd y patrwm dargludol, ac yn taflu'r laser ar y ddyfais plastig tri dimensiwn wedi'i fowldio. O fewn ychydig eiliadau, Mae'r patrwm cylched yn cael ei actifadu. Mae ei egwyddor yn debyg i antena PCB, y gwahaniaeth yw bod LDS yn defnyddio siâp yr antena i daflu laser ar gasin plastig, ac electroplatio i ffurfio antena metel o fewn ychydig eiliadau. Yr anfantais fwyaf o antena LDS yw'r broses gost uchel a chymhleth. Y fantais fwyaf yw y gellir gosod yr antena yn uniongyrchol ar gefn y casin fel bod ardal glirio'r antena yn fawr a bod effeithlonrwydd yr antena yn uchel. Ar hyn o bryd fe'i defnyddir yn helaeth mewn ffonau smart pen uchel, oriorau / bandiau craff, a chlustffonau Bluetooth.
