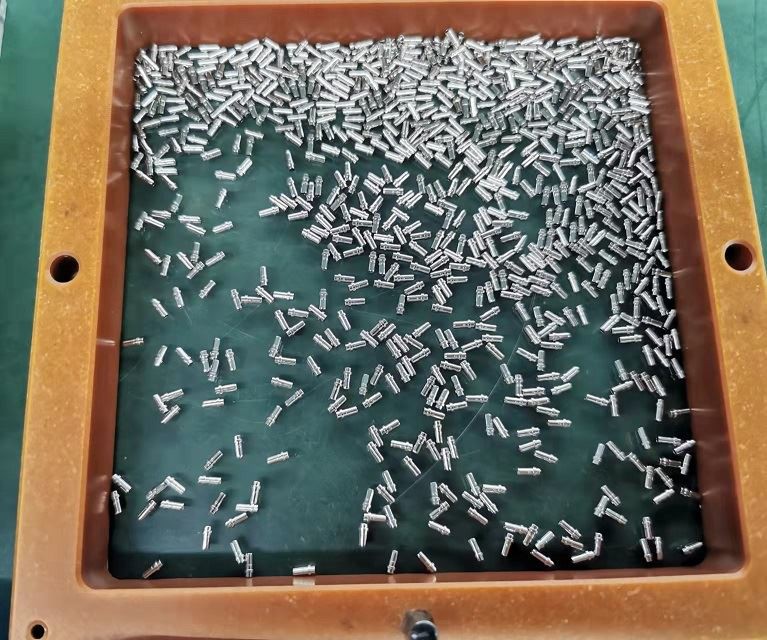

Technoleg electroplatio wych Pogo Pin Rhodium-plated
Mae yna lawer o brosesau a deunyddiau electroplatio. Platio aur yw ein technoleg a deunydd prosesu mwyaf cyffredin, ond mae platio palladium, platio rhodiwm, a phlatio rutheniwm yn well na phlatio aur.
Platio Aur Mae platio aur yn defnyddio aur go iawn, hyd yn oed os mai haen denau yn unig sydd arno, mae eisoes yn cyfrif am bron i 10% o gost y bwrdd cylched cyfan. Mae platio aur yn defnyddio aur fel yr haen blatio, un yw hwyluso weldio, a'r llall yw atal cyrydiad; mae hyd yn oed bysedd aur y ffyn cof sydd wedi cael eu defnyddio ers sawl blwyddyn yn dal i fod yn sgleiniog.
Manteision: dargludedd cryf, ymwrthedd ocsideiddio da, oes hir; platio trwchus, yn gymharol gwrthsefyll traul, a ddefnyddir yn gyffredinol mewn achlysuron weldio a phlygio. Anfanteision: cost uwch a chryfder weldio gwael.
2. Aur cemegol / aur trochi Aur trochi nicel cemegol (ENIG), a elwir hefyd yn aur nicel cemegol, aur nicel trochi, wedi'i dalfyrru i aur cemegol ac aur trochi. Mae aur trochi yn ddull cemegol, mae haen drwchus o aloi aur nicel ag eiddo trydanol da wedi'i lapio ar yr wyneb copr a gall amddiffyn y PCB am amser hir. Mae trwch dyddodiad haen fewnol nicel yn gyffredinol yn 120 ~ 240μin (tua 3 ~ 6μm), ac mae trwch dyddodiad haen allanol aur yn gyffredinol 2 ~ 4μinch (0.05 ~ 0.1μm). Gall aur trochi alluogi PCB i gyflawni dargludedd trydanol da yn ystod defnydd tymor hir, ac mae ganddo hefyd oddefgarwch amgylcheddol nag nad oes gan brosesau trin wyneb eraill.
Manteision:
a. Mae wyneb y PCB sy'n cael ei drin ag aur yn wastad iawn ac mae ganddo goplanarity da, sy'n addas ar gyfer wyneb cyswllt y botwm.
b. Mae hydoddedd rhagorol i aur trochi, a bydd aur yn toddi'n gyflym i'r sodr tawdd i ffurfio cyfansoddyn metel. Anfanteision: Mae'r broses yn gymhleth, ac mae angen rheoli paramedrau'r broses yn llym er mwyn sicrhau canlyniadau da. Y peth mwyaf trafferthus yw bod yr arwyneb PCB sydd wedi'i drin ag aur yn hawdd cynhyrchu buddion disg du, sy'n effeithio ar ddibynadwyedd.
3. O'i gymharu â nicel ac aur, mae gan ENEPIG haen ychwanegol o palladium rhwng nicel ac aur. Yn yr adwaith dyddodi o ailosod aur, bydd yr haen palladium electroless yn amddiffyn yr haen nicel ac yn ei atal. Corydiad gormodol yr aur newydd; mae palladium wedi'i baratoi'n llawn ar gyfer yr aur trochi wrth atal cyrydiad a achosir gan yr adwaith amnewid. Mae trwch dyddodiad nicel yn gyffredinol yn 120 ~ 240μin (tua 3 ~ 6μm), trwch y palladium yw 4 ~ 20μin (tua 0.1 ~ 0.5μm); trwch dyddodiad aur yn gyffredinol yw 1 ~ 4μin (0.02 ~ 0.1μm). Manteision: Mae ganddo ystod eang o gymwysiadau. Ar yr un pryd, mae nicel-palladium-gold wedi'i drochi'n gymharol mewn aur, a all atal problemau dibynadwyedd cysylltiad a achosir gan ddiffygion disg du yn effeithiol. Anfanteision: Er bod gan aur nicel palladium lawer o fanteision, mae palladium yn ddrud ac yn adnodd prin. Ar yr un pryd, fel Immersion Gold, mae ei ofynion rheoli prosesau yn llym.
Mae priodweddau cemegol rhodiwm yn gymharol sefydlog, ac mae'n anodd ymateb gyda nwy sylffid a charbon deuocsid yn yr awyr. Ar dymheredd ystafell, mae'n anhydawdd mewn asid nitrig a'i halwynau, a hyd yn oed yn anhydawdd mewn dŵr. Mae'n fwy sefydlog i amrywiol alcalïau cryf, ond mae rhodiwm yn hydawdd mewn asid sylffwrig crynodedig. Mae priodweddau ffisegol rhodiwm yn gymharol dda. Yn ogystal ag ymwrthedd gwisgo da a dargludedd trydanol, mae ganddo allu adlewyrchu rhagorol, a gall ei gyfernod adlewyrchu gyrraedd 80% (arian yn 100%), a gall aros yn ddigyfnewid am amser hir. Felly, fe'i defnyddir yn aml fel cotio lliw gwrth-arian. Ar ôl profi, gall y cotio rhodiwm 0.1wm amddiffyn y cotio arian rhag lliw am sawl blwyddyn. Mae gan y gorchudd rhodiwm wrthwynebiad cyswllt isel iawn a chaledwch uchel, felly fe'i defnyddir yn aml fel gorchudd ar gyfer pwyntiau cyswllt.
Nid yw perfformiad weldio rhodiwm yn dda iawn, oherwydd mae straen mewnol y cotio yn gymharol fawr. Dechreuwyd defnyddio technoleg platio rhodiwm yn yr Unol Daleithiau ym 1930, ond fe'i defnyddiwyd yn bennaf ar gyfer platio addurniadol. Yn ddiweddarach, gyda datblygiad cyflym y diwydiant electroneg, chwaraeodd platio rhodiwm ran bwysig wrth atal lliw lliw arian a phwyntiau cyswllt trydanol. Yn ystod y blynyddoedd diwethaf, mae platio rhodiwm wedi dod yn fwy poblogaidd yn y diwydiant electroplatio gemwaith. Gall electroplatio haen o rhodiwm ar wyneb gemwaith arian atal lliw lliw. Mae'r pris yn rhad, a gall hefyd ddangos gwead tebyg i blatinwm. Gan fod dwysedd rhodiwm yn llawer llai na dwysedd platinwm, mae cost platio rhodiwm ychydig yn is na chost platio platinwm.
