Cyflwyno Antena Clustffonau Bluetooth Gwir Ddi-wifr (TWS).
Yn ystod y blynyddoedd diwethaf, mae'r farchnad clustffonau Bluetooth diwifr gwirioneddol (TWS) wedi bod yn hynod o boeth, ac mae gwneuthurwyr ffonau symudol amrywiol wedi lansio eu cynhyrchion clustffonau TWS eu hunain; mae'n ddigon i ddangos y pwysigrwydd sydd ynghlwm wrth y farchnad hon. Yn yr erthygl ddiwethaf, fe wnaethom gyflwyno pin gwefru adran codi tâl y gwir glustffon diwifr (TWS). Heddiw, byddwn yn cyflwyno'r rhan antena yn fyr. Byddwn yn trafod pwysigrwydd yr antena yn y headset TWS, cyflwyno antena Bluetooth y headset TWS, a sut i ddewis tri wrth ddylunio'r headset TWS. Mewn un agwedd, rhannwch rôl, mathau, a dewisiadau dylunio antena Bluetooth headset TWS.
Pwysigrwydd Antenâu Clustffonau TWS
O radios hen ffasiwn i siaradwyr craff cyfredol, o "frodyr mawr" i ffonau smart, o glustffonau Bluetooth traddodiadol i glustffonau diwifr gwirioneddol TWS. Wrth ddatblygu technoleg electroneg defnyddwyr, mae'r antena yn firmware pwysig. Gyda genedigaeth y cysyniad o Rhyngrwyd Popeth, mae rôl yr antena hyd yn oed yn bwysicach i gartrefi smart, cerbydau smart, a dyfeisiau gwisgadwy smart gael eu cysylltu a'u rheoli gan un peiriant.

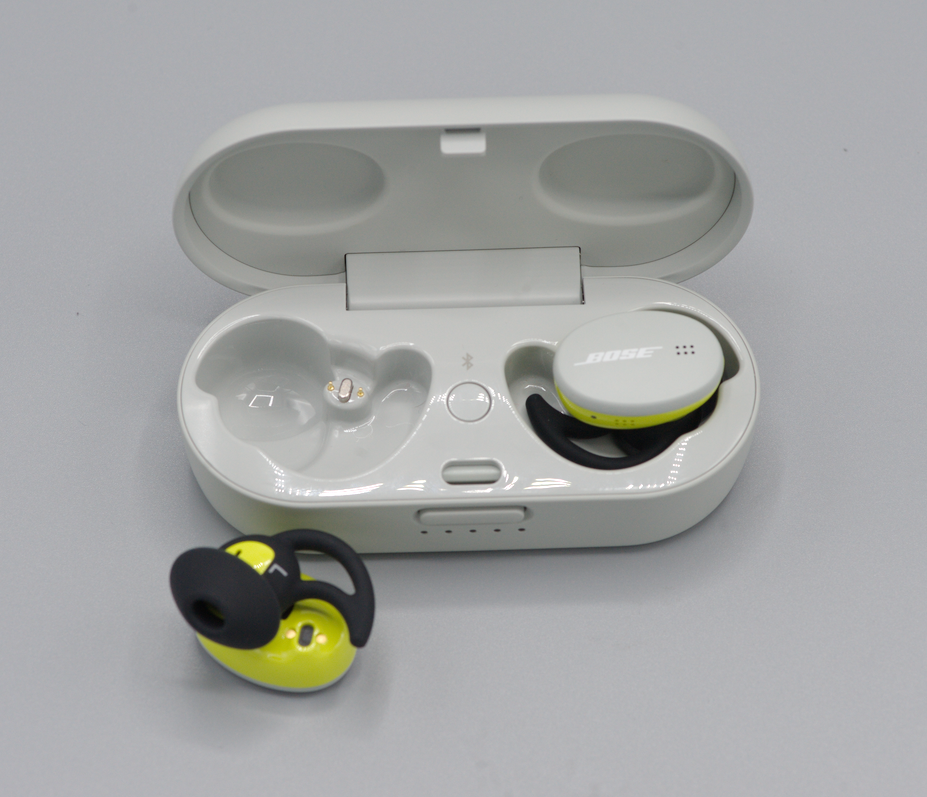

Mae ffonau clust TWS yn ffonau clust Stereo True Wireless. Y prif ddull defnydd yw cysylltu â dyfeisiau symudol megis ffonau symudol a chyfrifiaduron trwy amledd radio Bluetooth ac yna trosglwyddo gwybodaeth sain i'r ffonau clust, ac yna eu dadgodio a'u hallbynnu ar ben y ffôn clust. Yn y broses hon, mae'n ofynnol i'r antena Bluetooth weithredu fel "tŵr" i gyfathrebu rhwng y ddau barti a chyflawni'r tasgau o anfon a derbyn. Felly, yn y headset TWS, mae'r sglodion Bluetooth a'r antena Bluetooth yn ategu ei gilydd, i wireddu chwarae cerddoriaeth a drosglwyddir yn ddi-wifr ac osgoi hualau gwifrau.
Cyflwyniad antena Bluetooth headset TWS
Fel cadarnwedd pwysig o'r headset TWS, mae datblygiad presennol antena Bluetooth yn gymharol aeddfed. Yn bennaf mae pedwar math o antena ar fwrdd PCB, FPC, cerameg, a LDS. Ystyriwch ymddangosiad cynnyrch ffôn clust TWS, gofynion band amledd, a chost i ddewis y math antena mwyaf addas.

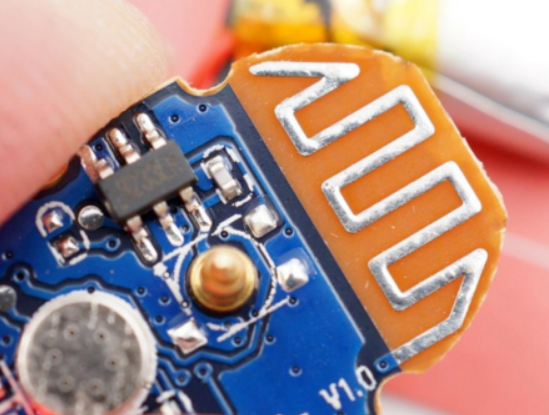

1. antena ar fwrdd PCB
Fel y mae'r enw'n awgrymu, mae'r antena ar fwrdd PCB yn fath o antena sy'n cael ei dynnu'n uniongyrchol ar y bwrdd PCB. Fe'i defnyddir yn eang mewn byrddau cylched modiwl amledd sengl megis modiwlau Bluetooth, modiwlau WIFI, a modiwlau ZIGBEE. Mewn ffonau clust TWS, oherwydd cyfyngiad cyfaint, mae cymhwyso'r antena Bluetooth ar y bwrdd yn gymharol brin.
Gall antenâu ar fwrdd PCB gael eu dylunio a'u gweithredu gan gyflenwyr byrddau PCB, sy'n cyfateb i ran cylched y bwrdd.
Manteision: Nid oes angen dadfygio lluosog ar yr antena ar fwrdd y PCB, a gellir ei dynnu'n uniongyrchol ar y PCB heb gost.
Anfanteision: Mae'r ardal ofynnol yn fawr, mae'r cyfeiriadedd yn gymharol sengl, dim ond yn addas ar gyfer band amledd sengl, mae cysondeb gwahanol sypiau o antenâu yn gymharol wael, ac mae'r gallu gwrth-ymyrraeth yn wael.

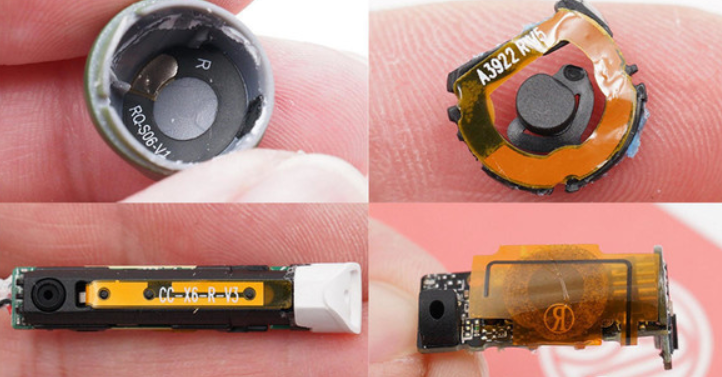

2. FPC antena
Esblygodd yr antena FPC o'r antena ar fwrdd PCB. Oherwydd cyfyngiad cyfaint y headset TWS, ni all y gofod ar y famfwrdd mewnol gynnwys yr antena. Mae'r antena FPC yn cyfateb i gymryd y gylched antena allan o'r PCB a defnyddio metelau allanol eraill i wneud yr antena yn gydran ar wahân. Fel y gellir ei osod yn well yng ngofod mewnol y headset TWS.
Gellir gwireddu antena FPC gan ffatri bwrdd PCB y bwrdd meddal a deunydd hyblyg.
Manteision: Yn berthnasol i'r rhan fwyaf o gynhyrchion electronig bach, mae'r bandiau amledd y gellir eu gwneud hefyd yn gyfoethog, mae'r perfformiad yn well, ac mae'r gost yn is.
Anfanteision: Mae angen dadfygio pob cynnyrch yn unigol a'i glytio â llaw.

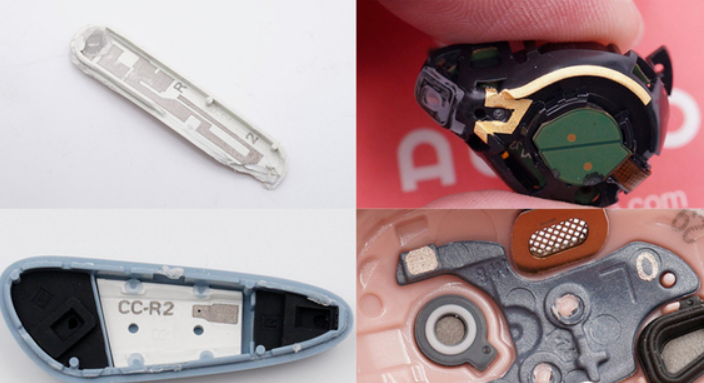

3. LDS antena
Mae'r antena LDS yn uwchraddiad pellach o'r antena FPC. Er bod yr antena FPC wedi gallu defnyddio gofod mewnol y headset i raddau helaeth, mae angen awyren fflat arno o hyd i'w atodi.
Mae'r antena LDS yn defnyddio technoleg mowldio uniongyrchol laser, sy'n defnyddio technoleg laser i ffurfio patrymau antena metel yn uniongyrchol ar fracedi, platiau gorchudd, ac ati, y gellir eu laserio i'r arwynebau afreolaidd y tu mewn i'r ffonau clust, gan ddefnyddio gofod mewnol y ffonau clust ymhellach.
Gall gweithgynhyrchwyr antena LDS ar gyfer prosesu laser, technoleg laser, a thechnoleg electroplatio ei gefnogi.
Manteision: Gellir cefnogi pob cyfeiriad ac mae ganddynt dderbynioldeb cryf.
Anfanteision: Mae'r gost yn ddrutach, ac mae gofynion arbennig ar gyfer deunydd arwyneb allanol y cynnyrch.

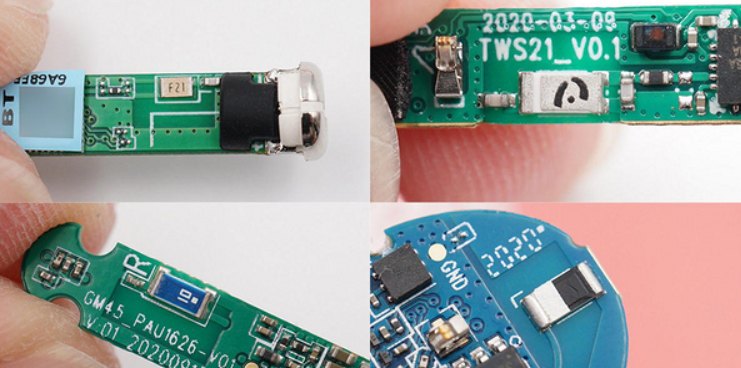

4. antena ceramig
Mae'r antena ceramig yn gynnyrch antena arall a ddefnyddir yn eang mewn dyfeisiau modiwl Bluetooth. Fe'i enwir ar ôl defnyddio cregyn ceramig. Fe'i rhannir yn bennaf yn ddau fath: antena ceramig bloc ac antena ceramig aml-haen.
Yr antena ceramig bloc yw argraffu rhan fetel yr antena ar yr wyneb cyflym ceramig, a gellir argraffu'r antena ceramig aml-haen ar bob haen dielectrig ceramig yn unol â'r gofynion dylunio, a thrwy hynny leihau maint yr antena.
Manteision: maint bach, cymhwysiad hawdd, cost isel, perfformiad da, a dim ond yn cymryd lle bach.
Anfanteision: Mae'r gofynion ar gyfer yr ardal glirio yn gymharol uchel, mae'r cyfeiriadedd yn gymharol sengl, ac mae gofynion ar gyfer y lleoliad lleoli.
Clywsom o ddatgymalu clustffonau TWS yn flaenorol, oherwydd cyfyngiadau cyfaint, anaml y defnyddir antenâu ar fwrdd PCB mewn ffonau clust TWS. Dewiswch yn ôl anghenion eich cynhyrchion, nid oes unrhyw fath sefydlog o ddefnydd.
Sut i ddewis yr antena iawn
A siarad yn ddamcaniaethol, o ran cost, mae antenâu PCB a FPC yn costio llai, mae antenâu ceramig yn gymedrol, ac mae antenâu LDS yn ddrutach; ac o ran defnyddio gofod, antenâu LDS yw'r rhai mwyaf hyblyg a gallant wneud defnydd llawn o ofod mewnol y clustffon.
O ran perfformiad, mae galluoedd anfon a derbyn antenâu allanol yn gyffredinol well na galluoedd antenâu adeiledig. Mae clustffonau TWS wedi'u cynllunio gydag antenâu adeiledig oherwydd cyfyngiadau cyfaint a gofynion hygludedd. Mae'r perfformiad yn gymharol debyg, ac mae angen ystyried yn gynhwysfawr amrywiaeth o ffactorau i ddewis antena addas.
Mae dyluniad antena Bluetooth y headset TWS yn effeithio ar ansawdd trosglwyddo'r cyfathrebu Bluetooth, sydd yn ei dro yn effeithio ar brofiad gwirioneddol y defnyddiwr. Mae nifer o ffactorau megis perfformiad, band amledd, cost a gofod defnydd yn effeithio ar y dewis o antenâu Bluetooth. Dim ond trwy ystyried amodau'r cynnyrch penodol a'r senarios defnydd, a dewis antena addas, y gellir cyflawni perfformiad uchaf y cynnyrch.
