Beth yw strwythur y cysylltydd pin pogo bach hwn?
Mae'r cysylltydd pin pogo bron yn gydran electronig fanwl gywir ym mhob cynnyrch electronig. Oherwydd ei siâp cyfnewidiol, ei gyfaint ysgafn, a'i berfformiad da, fe'i defnyddir yn helaeth gan fwyafrif y gwneuthurwyr electronig. Felly beth yw strwythur y cysylltydd pin pogo bach hwn?

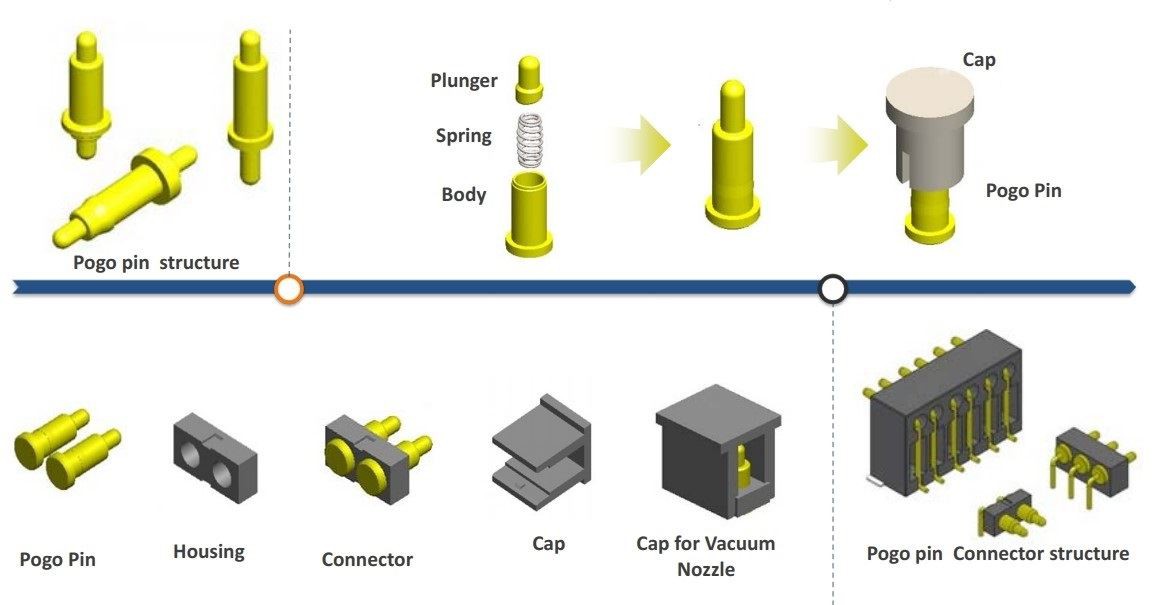

Mae prif gydrannau cysylltydd thimble pin pogo yn cynnwys siafft nodwydd, gwanwyn a thiwb nodwydd. Mae'r cysylltydd pin pogo yn defnyddio'r dyluniad hwn, a all arbed lle i raddau helaeth, cael bywyd gwasanaeth hir, ac mae'r pellter rhwng pwyntiau yn fach.

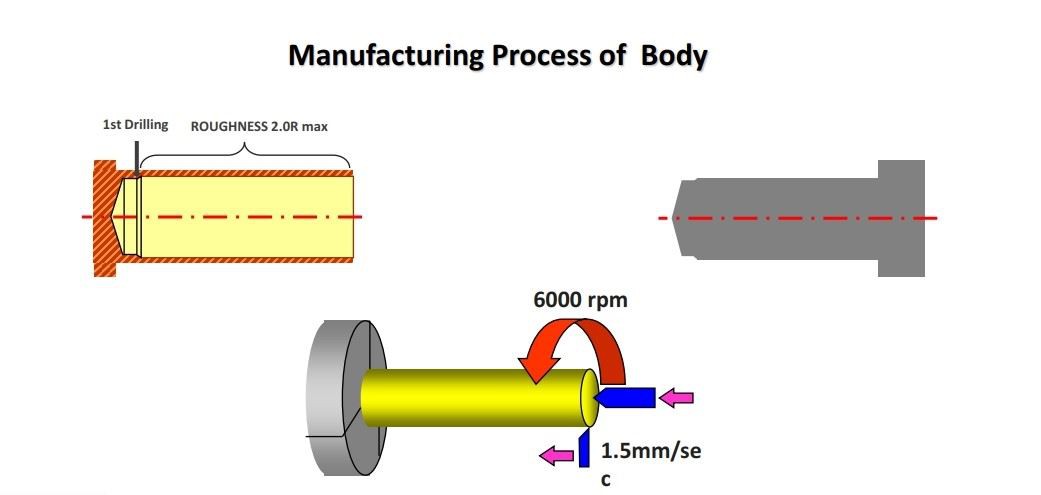

Mae'r gasgen nodwydd yn rhan bwysig o'r cysylltydd pin pogo. Rhennir y siafft nodwydd yn ddau fath yn bennaf: drilio cefn a thorri oblique. Wedi'i ddylunio yn unol â gwahanol ofynion. Oherwydd bod cyfaint y drilio cefn yn ysgafn ac yn fach, mae'n gynnyrch electronig sy'n gofyn am gysylltydd maint bach. Gall y siafft nodwydd wedi'i ddrilio yn ôl fodloni gofynion y gwneuthurwr' s ar gyfer ffynhonnau. Hyd yn oed os yw'r gwanwyn yn fwy na hyd y tiwb nodwydd, gellir gwneud y siafft nodwydd yn wag, a thrwy hynny roi mwy o le i'r gwanwyn. Yr ymyl torri oblique yn bennaf yw sicrhau bod y siafft nodwydd yn gallu gwneud mwy o gyswllt â'r tiwb nodwydd, a thrwy hynny sicrhau gwrthiant cysylltiad isel sefydlog.
