Math-C Pogo Pin Connector
Mae'r cysylltydd math-C yn ddatrysiad cysylltydd sengl ar gyfer cymwysiadau data, pŵer ac A / V, mae ei broffil main yn addas ar gyfer dyfeisiau symudol, ac mae'n ddigon gwydn ar gyfer cymwysiadau diwydiannol. -C rhyngwyneb, oherwydd y senarios cais cynyddol o gysylltwyr Math-C, bydd gofynion perfformiad yn cael eu gosod ar ffactorau megis signalau amledd uchel, nodweddion mecanyddol, perfformiad trydanol, a newidiadau amgylcheddol. Felly, mae angen set gyflawn o brofion ar weithgynhyrchwyr wrth gynhyrchu cynhyrchion cysylltiedig. Gall y cynllun ardystio a chymorth ac ymgynghori â labordai proffesiynol (gwybodaeth am y diwydiant 丨GRL ehangu labordy Dongguan ac ychwanegu galluoedd profi newydd) sicrhau bod y cynhyrchion yn bodloni'r amodau ansawdd ac yn arddangos y gofynion swyddogaethol yn berffaith; bydd labordai proffesiynol a chyrff ardystio hefyd yn cynnwys Prawf (Prawf Trydanol), Prawf Mecanyddol (Prawf Mecanyddol), a Phrawf Amgylcheddol (Prawf Amgylcheddol) i wneud y gwiriad prawf perthnasol i sicrhau bod cynhyrchion y gwneuthurwr yn gallu bodloni safonau'r gymdeithas, y gwneuthurwr yn y ganolfan ardystio a phrofi cysylltiedig wedi'i wirio Yn y broses, bydd y paramedrau cynhyrchu hefyd yn cael eu cynaeafu i hwyluso cynhyrchu dilynol; er mwyn sicrhau dibynadwyedd a pharhad y cynnyrch, heddiw byddwn yn deall yn fyr broses gynhyrchu'r rhyngwyneb hwn
Disgrifiad byr o'r broses weithgynhyrchu o gysylltwyr Math-C, gellir rhannu'r broses yn bedwar prif gam gweithgynhyrchu: stampio, electroplatio (PlaTIing), mowldio chwistrellu (Mowldio), a chynulliad (Cynulliad).
Stampio
Mae'r broses weithgynhyrchu ar gyfer cysylltwyr Math-C fel arfer yn dechrau gyda phlwg wedi'i stampio. Mae stampio yn seiliedig ar beiriannau stampio cyflym mawr a chanolig, ac mae cysylltwyr Math-C (plygiau) yn cael eu stampio o stribedi metel tenau. Anfonir un pen y coil mawr o stribed metel i ben blaen y peiriant dyrnu, ac mae'r pen arall wedi'i lapio o amgylch yr olwyn ecsentrig ar draws bwrdd gweithredu wasg hydrolig y peiriant dyrnu.
Proses electroplatio (PlaTing)
Ar ôl i'r stampio pin cysylltydd gael ei gwblhau, y broses nesaf yw'r broses electroplatio (PlaTing); ar yr adeg hon, bydd wyneb cyswllt electronig y cysylltydd wedi'i orchuddio â haenau amrywiol o ddeunydd metel, electroplatio nicel, electroplatio tun, a phlatio lled-aur, Osgoi ocsidiad aer a gwella dargludedd. Mae problem debyg i'r cam stampio, megis troi pinnau, torri, neu ddadffurfiad, hefyd yn digwydd pan fydd pinnau wedi'u stampio yn cael eu bwydo i offer electroplatio. Bydd y pinnau hefyd yn cael eu hystumio, eu cracio, neu eu dadffurfio yn ystod y broses gyfan o fwydo'r pinnau wedi'u stampio i'r offer electroplatio. Ac mae diffygion yr ansawdd hwn yn hawdd iawn i'w canfod yn seiliedig ar y dechnoleg uchod. Fodd bynnag, ar gyfer y rhan fwyaf o gyflenwyr systemau golwg peiriannau, mae llawer o ddiffygion ansawdd yn y broses electroplatio yn parhau i fod yn "barth dim-mynd" ar gyfer systemau arolygu. Mae gweithgynhyrchwyr cysylltwyr Math-C eisiau systemau archwilio a all ganfod amrywiaeth o ddiffygion anghyson, megis crafiadau bach a thyllau pin, ar arwynebau platiog pinnau cysylltwyr. Er bod y diffygion hyn yn hawdd eu hadnabod ar gynhyrchion eraill (fel gwaelod caniau alwminiwm neu arwynebau cymharol wastad eraill); oherwydd dyluniad arwyneb afreolaidd ac ongl y rhan fwyaf o gysylltwyr Math-C, mae'n anodd i systemau arolygu gweledol nodi'r diffygion cynnil hyn sydd eu hangen Delwedd.
Mowldio chwistrellu (Mowldio)
Mae mowldio chwistrellu (Mowldio) yn cyfeirio at sedd blwch plastig y cysylltydd USB electronig a ffurfiwyd trwy gyflwyno plastig tawdd i'r ffilm teiars deunydd metel, ac yna'n oeri a ffurfio'n gyflym. Pan fydd plastig tawdd yn methu â llenwi'r bilen, mae "gollyngiad" fel y'i gelwir yn digwydd; mae hwn yn ddiffyg nodweddiadol y mae angen ei ganfod yn y cam mowldio chwistrellu. Mae diffygion eraill yn cynnwys llenwi neu blygio'r socedi'n rhannol (rhaid cadw'r rhain yn lân ac yn llyfn er mwyn eu cysylltu'n iawn â'r pinnau ar ôl eu cydosod). Mae systemau gweledigaeth peiriannau ar gyfer arolygu ansawdd ôl-chwistrellu yn gymharol syml i'w gweithredu, oherwydd gellir nodi gollyngiadau mewn dalwyr cetris a jaciau wedi'u plygio yn hawdd gan ddefnyddio backlight. Mae'n ddiffyg nodweddiadol y mae'n rhaid ei wirio yn y broses mowldio chwistrellu. Mae anfanteision eraill yn cynnwys rhwystriad llawn neu rannol o'r socedi (y mae'n rhaid eu cadw'n lân ac yn ddirwystr ar gyfer paru'n iawn gyda'r pinnau yn y cynulliad terfynol).
Cymanfa
Y broses derfynol o weithgynhyrchu cysylltydd Math-C yw'r cynulliad cynnyrch gorffenedig (Cynulliad). Mae dwy ffordd i gysylltu a chydosod y pinnau gyda'r broses electroplatio a'r sedd blwch wedi'i fowldio â chwistrelliad: plygiau unigol neu blygiau cyfun. Mae un pin wedi'i gysylltu ar y tro; mae'r plwg cyfuniad yn cael ei ffurfio yn bâr o blygiau i ffurfio pâr o blygiau, sy'n golygu bod sawl pin wedi'u cysylltu â'r soced blwch ar y tro. Ni waeth pa ddull cysylltu a ddefnyddir i ymgynnull, mae angen i'r gwneuthurwr ganfod a oes gan yr holl blygiau ollyngiadau a lleoliad cywir yn ystod y cam cydosod, er mwyn sicrhau na all pob pin gael yr holl wallau a gollyngiadau a rhaid i'r union leoliad fod yn briodol.
Proses ddilysu prawf cysylltydd Math-C
Grym mewnosod

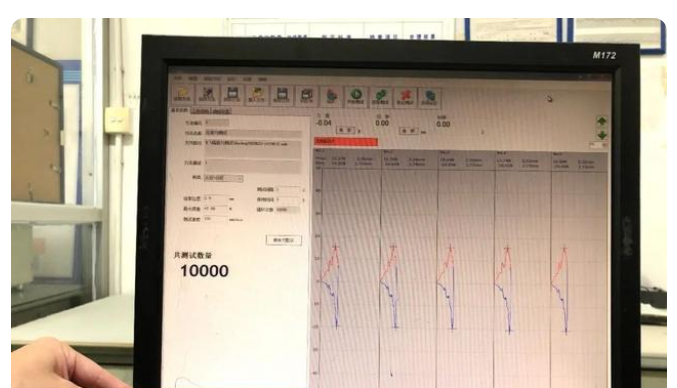

Mae prawf grym mewnosod y cysylltydd yn cyfeirio at y grym sydd ei angen i fewnosod a thynnu allan y cysylltwyr electronig ar ddau ben y pennau paru gwrywaidd a benywaidd. Mae'r profion canlynol yn berthnasol i'r grym mewnosod, grym echdynnu, grym cadw plastig, a defnydd Mae'r grym plug-in yn eiddo mecanyddol pwysig a pharamedr y cysylltydd, ac mae ei faint yn effeithio ar deimlad y cysylltydd a'i strwythur dylunio mewnol. Ar hyn o bryd, mae grym plygio'r cysylltydd bwrdd-i-bwrdd, sef y ffôn symudol a ddefnyddir fwyaf, Gellir defnyddio'r modiwl micronodwyddau shrapnel sy'n gallu trosglwyddo signal cerrynt a dargludiad yn y prawf, sy'n fuddiol i'r sefydlogrwydd o'r prawf. Gall drosglwyddo cerrynt mawr yn yr ystod 1-50A, mae'r gorlif yn sefydlog ac yn llyfn, ac mae ganddo swyddogaeth gysylltu dda. Nawr rydym am wneud Ar gyfer y prawf grym mewnosod, rydym yn gyntaf yn profi'r gwydnwch 10,000 gwaith, ac mae'r amodau yn 200 gwaith am awr a hanner awr.
Hyd y prawf yw 50 awr, gyda chyfartaledd o 200 gwaith yr awr
prawf amledd uchel
O ran swyddogaeth, roedd y USB yn arfer bod yn gebl yn unig, ond gydag ymyrraeth y sglodion Emark o USB3.1, dylid dweud bod y cebl heddiw yn ddyfais gyswllt, felly mae'r cymhlethdod yn hollol wahanol. Rhaid i'r swyddogaethau ar y sglodion fod yn fwy pwerus (amgodio, cywasgu, ac ati), ond mewn gwirionedd, mae'r rhan fwyaf o'r ceblau USB cyfredol bob amser ar-lein, a'r swyddogaeth yw trosglwyddo data (mae gofynion amledd uchel gwirioneddol y plwg wedi ychydig o effaith ar drosglwyddo data Felly, ac eithrio'r rhan a anfonir at y gymdeithas i'w brofi, nid yw'r cysylltwyr arferol a gynhyrchir yn màs yn profi perfformiad rhwystriant amledd uchel), gan wefru'r ddyfais (swyddogaeth fwyaf ein cais ar hyn o bryd yw i godi tâl ar y ddyfais, er bod swyddogaeth ddata, mae'r senario cais gwirioneddol yn iawn Os ydych chi am amddiffyn y swyddogaethau hyn, mae angen i chi ddechrau o gymhwysiad dylunio a chynhyrchu'r cysylltydd, felly mae yna lawer o geisiadau dylunio yn y cysylltydd. Mae deunyddiau, inswleiddio, atal cylchedau byr rhwng terfynellau a chregyn, a rhai cysylltwyr cost isel yn debygol o gael eu hepgor yn uniongyrchol.Fe'u gelwir yn gysylltwyr fersiwn ymladd.Gweithgynhyrchwyr ag ansawdd nid yw gofynion yn cael eu hargymell i'w defnyddio, a bydd trafferthion diddiwedd.
