Rôl cysylltwyr pin pogo yn y diwydiant electroneg
Mae'r cysylltydd fel rhyngwyneb swyddogaethol y rhaglen. Os yw'r cynllunio'n rhesymol, bydd amddiffyn, uwchraddio a thrawsblannu cynnyrch yn y dyfodol ddwywaith y canlyniad gyda hanner yr ymdrech fel y gall y cynnyrch gynnal bywiogrwydd hirhoedlog; Yn y diwedd, mae'r cynnyrch yn colli ei gystadleurwydd, ac mae pwysigrwydd y cysylltydd yn hunan-amlwg.
Defnyddir cysylltwyr pin pogo, a elwir yn gyffredin yn gysylltwyr gan beirianwyr, i gysylltu dau fwrdd cylched neu ddyfais electronig i gwblhau trosglwyddiad pŵer neu signalau. Trwy'r cysylltydd, gellir modiwleiddio'r cylched, gellir symleiddio proses osod y cynnyrch electronig, a gellir amddiffyn ac uwchraddio'r cynnyrch yn hawdd.

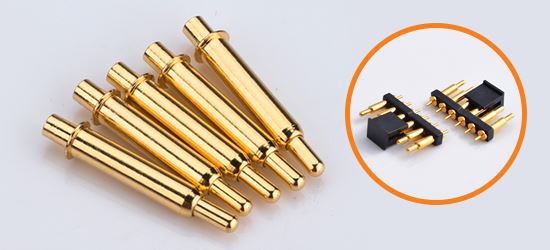

Cysylltydd pin pogo
Ar gyfer cylchedau modiwlaidd, mae dewis cysylltwyr yn chwarae rhan ganolog. Felly wrth ddewis cysylltwyr, o ba onglau y dylem ystyried cysylltwyr sy'n addas ar gyfer defnyddio caledwedd?
1. Pinnau a bylchau
Nifer y pinnau a'r bylchau rhwng pinnau yw'r sylfaen sylfaenol ar gyfer dewis cysylltydd. Mae nifer y pinnau a ddewisir ar gyfer y cysylltydd yn dibynnu ar nifer y signalau y mae angen eu cysylltu. Ar gyfer rhai cysylltwyr patsh, ni ddylai nifer y pinnau ym mhenawdau'r patsh fel y dangosir yn y ffigur isod fod yn ormod. Oherwydd ym mhroses sodro'r peiriant lleoli, oherwydd tymheredd uchel, bydd plastig y cysylltydd yn cael ei gynhesu a'i ddadffurfio, a bydd y rhan ganol yn chwyddo, gan arwain at sodro ffug o'r pinnau. Defnyddiodd ein rhaglennydd P800Flash y pennawd pin a'r pennawd benywaidd hwn i wneud y cysylltiad bwrdd-i-fwrdd yng nghyfnod cynnar ei ddatblygiad. O ganlyniad, cafodd pinnau pennawd pin y prototeip eu sodro mewn ardal fawr. Ar ôl newid i 2 bennawd pin gyda phinnau haneru, ni chafwyd sodro ffug.
Y dyddiau hyn, mae offer electronig yn datblygu tuag at miniaturization a manwl gywirdeb, ac mae traw pin y cysylltydd hefyd wedi newid o 2.54mm i 1.27mm ac yna i 0.5mm. Y lleiaf yw'r traw plwm, yr uchaf yw'r gofynion ar gyfer y broses gynhyrchu. Dylai'r bylchau plwm gael ei bennu gan lefel technoleg cynhyrchu'r cwmni' s. Bydd mynd ar drywydd bylchau bach yn ddall yn achosi anawsterau cynhyrchu a chynnal a chadw.
2. Perfformiad trydanol
Mae perfformiad trydanol y cysylltydd yn bennaf yn cynnwys cyfyngu cerrynt, gwrthiant cyswllt, ymwrthedd inswleiddio, a chryfder dielectrig, ac ati. Wrth gysylltu cyflenwad pŵer pŵer uchel, rhowch sylw i gerrynt terfyn y cysylltydd; wrth drosglwyddo signalau amledd uchel fel LVDS, PCIe, ac ati, rhowch sylw i'r gwrthiant cyswllt. Dylai fod gan y cysylltydd wrthwynebiad cyswllt isel a chyson, yn gyffredinol degau o mΩ i gannoedd o mΩ.
3. Perfformiad amgylcheddol
Mae perfformiad amgylcheddol y cysylltydd yn bennaf yn cynnwys ymwrthedd i dymheredd, lleithder, chwistrell halen, dirgryniad, sioc, ac ati. Dewiswch yn ôl yr amgylchedd cais penodol. Os yw amgylchedd y cais yn gymharol llaith, mae'r gofynion ar gyfer gwrthsefyll lleithder a chwistrell halen y cysylltydd yn uchel i atal cysylltiadau metel y cysylltydd rhag cyrydu. Ym maes rheolaeth ddiwydiannol, mae'r gofynion ar gyfer gwrth-ddirgryniad a pherfformiad effaith y cysylltydd yn uchel, er mwyn atal y cysylltydd rhag cwympo i ffwrdd yn ystod y broses ddirgrynu.
4. Priodweddau mecanyddol
Mae priodweddau mecanyddol y cysylltydd yn cynnwys grym mewnosod, gwrth-fecanyddol mecanyddol, ac ati. Mae gwrth-fecanwaith mecanyddol yn bwysig iawn i'r cysylltydd. Ar ôl ei blygio i'r gwrthwyneb, gall achosi niwed anadferadwy i'r gylched!
