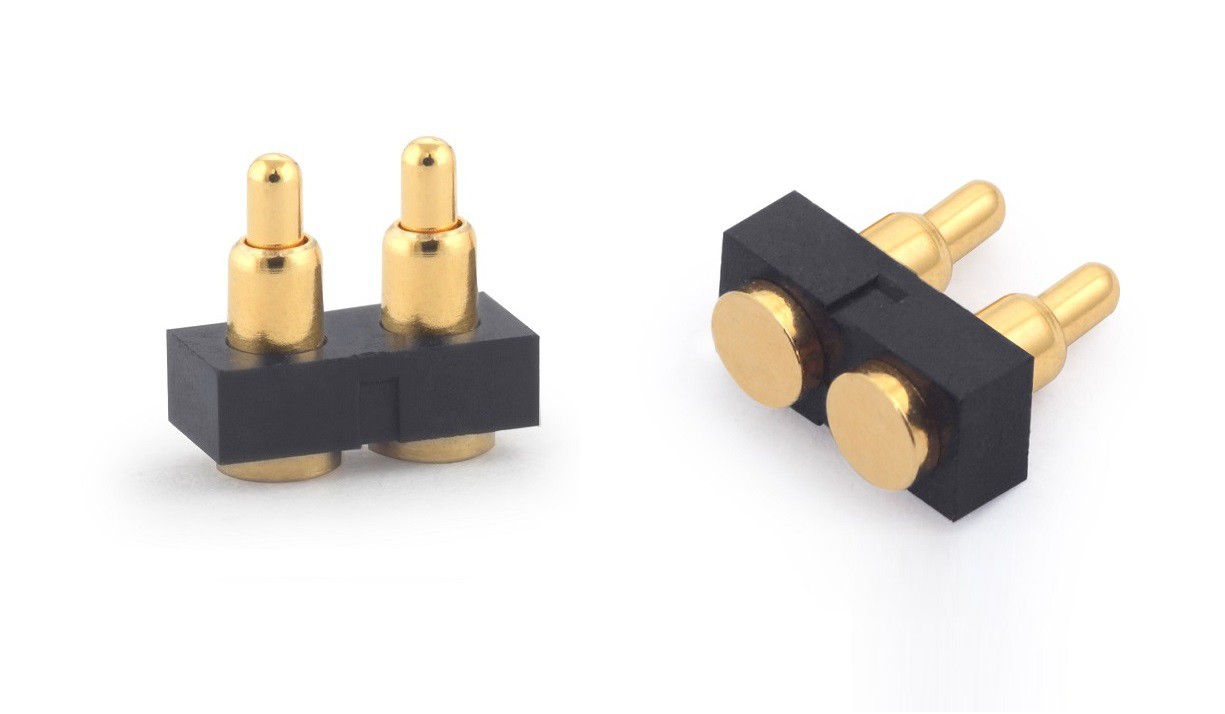

Mae'r cysylltydd pogopin yn chwyldro mewn technoleg
Chwyldro mewn technoleg cysylltydd pin pogopin, wrth i gylchedau analog ildio i gylchedau digidol a dyfeisiau electronig symud o gysylltiadau gwifrau i gysylltiadau diwifr, mae dyluniad y ddyfais gyfan hefyd yn datblygu o bwrdd gwaith i gludadwy. Wrth i ddyluniadau symud tuag at gludadwyedd, mae gwydnwch y system yn dod yn hynod bwysig.
Mae peirianwyr dylunio systemau wedi dechrau dylunio ac adeiladu modiwlau a brofwyd ymlaen llaw, sydd wedyn yn cael eu pentyrru neu eu paru'n ddall fel techneg adeiladu sylfaenol. Mae hyn yn gofyn am ddyfeisiau rhyng-gysylltu nanoscale. Mae gweithgynhyrchwyr yn y diwydiannau meddygol a hyd yn oed milwrol / awyrofod yn gwthio systemau i'r cyfeiriad modiwlaidd hwn i fodloni'r gostyngiadau mewn maint, pwysau a cherrynt sy'n ofynnol ar gyfer signalau cymhleth. Er mwyn cwrdd â'r heriau hyn, rhaid i ddyluniadau cysylltwyr newydd ddarparu ar gyfer cyfuniad o berfformiad trydanol gwell a gwydnwch tra'n lleihau maint a phwysau systemau rhyng-gysylltu.
Mantais maint a phwysau
Mae peiriannu gwell, offer mowldio, a deunyddiau wedi galluogi gostyngiadau pellach ym maint y cysylltydd wrth adeiladu. Er bod maint a phwysau'r ddau yn cwrdd â MIL-PRF-83513, mae'r cysylltydd nano miniatur 21-sefyllfa yn pwyso dim ond 0.4g o'i gymharu â'r cysylltydd siâp D bach cyfatebol sy'n pwyso 2.60g. Yn ogystal, mae angen 4 gwaith yn fwy o le ar gysylltwyr siâp D bach 37-sefyllfa na chysylltwyr mownt bwrdd 37-safle neu fwrdd printiedig.
Mae dyluniad a dewis deunyddiau yn allweddol i leihau maint yn llwyddiannus. Wrth wraidd y dyluniad mae'r pinnau elastig. Mae angen deunydd copr beryllium gydag eiddo anelio tynnol arbennig i greu cryfder cyswllt uchel, ymwrthedd cyswllt isel, a chynnal perfformiad dros filoedd o gylchoedd paru. Mae manylebau allweddol ar gyfer trwch a hyd a siâp copr beryllium yn sicrhau bywyd hir a pherfformiad hirdymor pinnau cysylltydd microminiature.
Mae'r gragen inswleiddio yn bennaf yn bolymer grisial hylif wedi'i fowldio â chwistrelliad, gyda rhai dyluniadau hŷn yn defnyddio sylffid polyphenylen. Pan fydd y 0.025" mae traw yn arwain at ddim ond 10 ~ 11 mils o ynysydd rhwng pinnau, mae gan y math hwn o inswleiddio gadw uchel a chryfder dielectrig uchel o hyd. Gellir defnyddio cyrff cysylltydd PogoPin dibynadwyedd uchel ar gyfer plygio i mewn a dirgryniadau isel wedi'u gwneud o ddeunyddiau inswleiddio, ond mae angen amgaeadau metel ar y mwyafrif o gymwysiadau dirgryniad uchel a sioc uchel.
Dibynadwyedd gwydn
Mae gwydnwch yn dibynnu ar ddyluniad gosod da. Mae grym a chyflymiad yn ffactorau allweddol wrth brofi cryfder cysylltwyr PogoPin mewn cymwysiadau llym. Diolch i'r cromfachau mowntio rhesymol, gall y cysylltydd Nano-PogoPin basio dros 10000Gs o ddirgryniad a sioc, megis mewn amodau tân a lansio.
Cysylltydd cylchol nano
Mae cysylltwyr cylchlythyr micro (0.050" pitch) yn fawr o gymharu â chysylltwyr PogoPin nano cylchol. Pan osodir pinnau a socedi gyda 0.025" traw, yn yr un ardal gylchol, defnyddiwch 4 gwaith yn fwy o ddyfeisiau rhyng-gysylltu. Mae angen llai na 1A o gerrynt ar y rhan fwyaf o'r cylchedau newydd oherwydd bod y prosesu digidol yn caniatáu defnyddio gwifrau mesur llai yn y cynulliad cebl i ddarparu ar gyfer cysylltwyr nano cylchol. Felly mae pwysau a diamedr cyffredinol y system rhyng-gysylltiad yn cael eu lleihau'n fawr. Mantais ychwanegol nano-geblau yw mwy o hyblygrwydd, gan fod ceblau diamedr llai yn haws i'w llwybro mewn lleoliadau cyfyngedig iawn.
Mae yna lawer o arddulliau o gysylltwyr nano-gylchol yn dibynnu ar y cais, y cysylltwyr nano-gylchol math cragen metel yw'r rhai mwyaf gwydn, gyda rhyddhad straen rhagorol a mecanwaith trin. Maent yn cynnwys 360 o ferrules ar gyfer ceblau cysgodol ac maent wedi'u selio'n amgylcheddol i amddiffyn rhag trwytho. Yn nodweddiadol, fe'u defnyddir i gysylltu synwyryddion o bell, synwyryddion, ac offeryniaeth i banel blaen y ddyfais. Mae'r cysylltwyr nano-gylchol yn cael eu mowldio neu eu gosod yn offeryn peiriannydd y system&ei hun. Mae'r dull hwn yn arbed y rhan fwyaf o'r gofod ac yn caniatáu i'r ddyfais neu'r synhwyrydd gael ei gysylltwyr modur a mecanyddol cyflawn ei hun.
