Cyn gynted â 2014-2016, lansiodd rhai cwmnïau sain y genhedlaeth gyntaf o ffonau clust gwirioneddol ddi-wifr ar y farchnad, ond cawsant rai problemau gyda chysylltiad Bluetooth, meicroffon, batri, ac ati Yn 2016, canslodd Apple y jack sain 3.5mm yn swyddogol ar gyfres iPhone 7 a lansiodd gynnyrch newydd, Apple AirPods, y gellir ei baru'n llyfn ag iPhone, iPad, a MacBooks mewn eiliadau, ac mae cysylltiad di-dor Bluetooth yn anhygoel. Gradd anhygoel.
Cyn gynted ag y lansiwyd Airpods, arweiniodd yr ateb hwn gyda thechnoleg trosglwyddo sianel ddeuol ac achos codi tâl y farchnad yn gyflym. Am gyfnod, daeth Clustffonau Stereo True Wireless (TWS) i fod y math mwyaf poblogaidd o glustffonau ar y farchnad. Dilynodd gweithgynhyrchwyr Android a sain yr un peth, fel Sony, Beats, Bose, Jabra, Sennheiser, ac ati i gyd yn lansio eu cynhyrchion, ac mae brandiau TWS ar y farchnad yn newid gyda phob diwrnod sy'n mynd heibio. Ar ôl mwy na phum mlynedd o ddatblygiad, mae ffonau clust diwifr TWS wedi dod yn gynnyrch electroneg defnyddwyr sy'n tyfu gyflymaf.
Sut mae TWS plus yn gysylltiedig â TWS?
Wrth siarad am TWS, rydym yn aml yn clywed y term TWS plus , felly beth yw'r cydberthnasau a'r gwahaniaethau rhwng y ddau?
Mae TWS yn defnyddio technoleg trosglwyddo clust prif a chynorthwyol Bluetooth 5.0. Wrth gysylltu, mae angen cysylltu'r headset â'r brif glust (y glust dde fel arfer) yn gyntaf, ac yna mae'r prif gêr a'r glust ategol wedi'u cysylltu, felly mae'r amser sydd ei angen ar gyfer cysylltiad yn cael ei gymharu. hir. Felly, mae TWS yn fwy agored i ymyrraeth allanol, ac mae ei ddefnydd pŵer yn uchel.
TWS a mwy
Mae TWS plus (True Wireless Stereo Plus) yn dechnoleg berchnogol Qualcomm, a gyflwynwyd yn y prosesydd Snapdragon 845 a gyflwynwyd gan Qualcomm yn 2017 ar ffonau Android. Mae TWS plus yn esblygiad o TWS. Gellir cysylltu'r ddau glustffon yn uniongyrchol â'r ffynhonnell sain. Fel y mae'r enw'n awgrymu, gall y clustiau chwith a dde weithio'n annibynnol. Mae hyn yn caniatáu i bob ffôn clust dderbyn y signal sain cyfatebol heb fawr o golled, gan gysylltu'n gyflym ac arbed pŵer. Er bod TWS ynghyd â chlustffonau cydnaws yn cynnig ansawdd sain uwch, mae'r nodwedd hefyd yn dibynnu ar fod y ffynhonnell sain yn gydnaws.
Ym mis Chwefror 2018, lansiodd Qualcomm dechnoleg TWS plus i gyflawni gwaith arferol rhwng clustffonau TWS gan ddefnyddio sglodion Bluetooth Qualcomm QCC5100/QCC30XX a ffonau symudol yn seiliedig ar lwyfannau symudol fel Snapdragon 845/7XX/855/865. Trwy ddefnyddio'r datrysiad hwn, bydd dau gyswllt cyfathrebu annibynnol a drosglwyddir yn uniongyrchol i'r sianeli chwith a dde i gyflawni cysylltiadau annibynnol. Wrth chwarae cerddoriaeth, hyd yn oed os bydd un ffôn clust yn cael ei dynnu, ni fydd y gerddoriaeth yn cael ei ymyrryd.
Y sefyllfa bresennol yw bod pob gwir ffôn clust diwifr yn gydnaws â TWS, ond nid yw pob un ohonynt yn cefnogi TWS plus .
Y farchnad TWS ffyniannus
Er bod technoleg TWS yn cael ei defnyddio fwyfwy mewn gliniaduron, tabledi a setiau teledu, ffonau smart yw'r ddyfais baru fwyaf poblogaidd o hyd ar gyfer TWS, ac mae gwneuthurwyr ffonau clyfar mawr gan gynnwys Apple a Samsung wedi tynnu'r plwg o'u datganiadau diweddaraf. Tynnwch y jack sain 3.5mm.
Ar hyn o bryd, mae marchnad ffonau clust TWS wedi datblygu o geffyl tywyll i geffyl euraidd, ac mae'r farchnad a'r cyfaint gwerthiant wedi tyfu'n gyson o flwyddyn i flwyddyn. Yn ei Arolwg Sain Defnyddwyr Byd-eang 2020, soniodd Qualcomm fod mabwysiadu clustffonau TWS yn fyd-eang bron wedi dyblu ers 2019, o 23 y cant i 42 y cant. Wedi dweud hynny, mae tua 42 y cant o ddefnyddwyr yn defnyddio clustffonau diwifr i wylio teledu, ffilmiau a chynnwys fideo arall. Disgwylir i'r nifer hwnnw barhau i godi wrth i fywyd batri wella ymhellach.
Yn ôl y rhagolwg o ymchwil mawreddog, bydd maint marchnad clustffonau TWS byd-eang oddeutu USD 25.32 biliwn yn 2020 a disgwylir iddo dyfu ar CAGR o 36.1 y cant rhwng 2021 a 2028. Gyda'r galw cynyddol am gynnwys ffrydio ynghyd â mabwysiadu cyfryngau cymdeithasol a chymwysiadau fideo byr yn gyflym, disgwylir i dwf marchnad clustffonau TWS barhau i gyflymu yn yr ychydig flynyddoedd nesaf.
Yn ôl Strategaeth Analytics, yn 2020, mae cyfanswm gwerthiant byd-eang clustffonau Bluetooth wedi bod yn fwy na 300 miliwn, ac mae gwerthiant clustffonau TWS wedi rhagori ar hanner y ffigur hwn i 170 miliwn. Yn benodol, mae tueddiad datblygu marchnad clustffonau TWS byd-eang yn debyg i dueddiad y farchnad ffôn clyfar 10 mlynedd yn ôl. Mae Apple yn arwain y diwydiant ac yn meddiannu'r farchnad pen uchel yn bennaf, tra bod Android yn treiddio'n raddol i'r farchnad pen isel trwy strategaeth pris isel, ac mae ei duedd cyfradd treiddiad Mae yna debygrwydd hefyd â ffonau smart blaenorol. Mae data ymchwil gan Strategy Analytics yn dangos, gyda lansiad yr AirPods Pro, bod gwerthiannau Apple AirPods wedi cynyddu'n gyflym o 1 miliwn yn 2016 i 15 miliwn yn 2018, a swm syfrdanol o 60 miliwn yn 2019.
Mae dadansoddwyr yn Juniper Research yn amcangyfrif bod Apple wedi gwerthu bron i 85 miliwn o AirPods yn 2020, gan gyfrif am tua 70 y cant o gyfanswm refeniw categori TWS a chyfran o'r farchnad o 55 y cant o'r cynhyrchion a werthwyd.

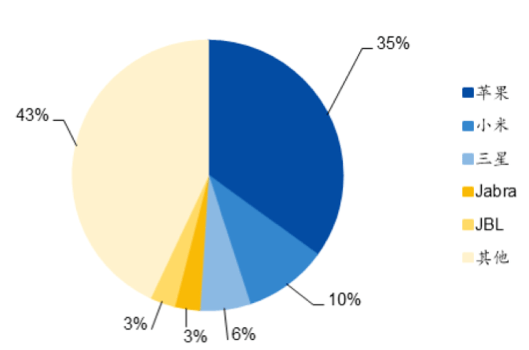

O safbwynt dosbarthiad brand, cafodd marchnad clustffonau TWS ei danio gyntaf gan Apple. Ar ôl sawl blwyddyn o ddatblygiad, mae gan ei gynnyrch AirPods gyfran uchel iawn o'r farchnad yn y farchnad ganol-i-uchel. Yn ôl y data dadansoddi gan Counterpoint, o ail chwarter 2020, y tri chwmni gorau yn y farchnad TWS yw Apple (35 y cant), Xiaomi (10 y cant), a Samsung (6 y cant). marchnad.
01
Un o dechnolegau craidd TWS: Bluetooth 5.0
Mae Bluetooth yn dechnoleg trawsyrru diwifr sydd, yn ddamcaniaethol, yn galluogi cysylltiadau amrediad byr rhwng dyfeisiau o fewn 100 metr. Yn ymarferol, wrth ddefnyddio dyfeisiau bach, rydym fel arfer yn defnyddio pellter effeithiol o tua 10 metr. Nodwedd fwyaf Bluetooth yw ei fod yn galluogi dyfeisiau cyfathrebu symudol a chyfrifiaduron i rwydweithio a throsglwyddo data a negeseuon heb ddefnyddio ceblau. Gellir dweud bod technoleg Bluetooth yn drobwynt mawr yn natblygiad clustffonau, ac mae'n un o'r technolegau pwysicaf yn TWS.
O'i gymharu â'r genhedlaeth flaenorol o Bluetooth 4.2, mae gan Bluetooth 5.0, a ddaeth allan ym mis Mehefin 2{{10}}16, bellter trosglwyddo hirach a chyfradd trosglwyddo cyflymach. Mae'r pellter trosglwyddo effeithiol 4 gwaith yn fwy na fersiwn BLE 4.2, ac mae'r gyfradd drosglwyddo 2 gwaith yn uwch. Mae optimeiddio sylweddol Bluetooth 5.0 mewn cyfradd trosglwyddo a hwyrni yn galluogi llawer o gymwysiadau ar gyfer dyfeisiau diwifr sydd angen mwy o wybodaeth ac ymateb cyflymach. O ran defnydd ymarferol, mae lled band trawsyrru uchel Bluetooth 5.0 hefyd yn gwneud sgwrs dwy ffordd TWS yn bosibl, ac mae'r gyfradd didau uwch yn gwneud chwarae sain yn fwy naturiol.
Mae Bluetooth 5.2 yn cynrychioli'r datblygiad diweddaraf mewn technoleg Bluetooth. Yn 2020, lansiodd y Bluetooth SIG LE audio, cenhedlaeth newydd o safonau technoleg sain Bluetooth. Mae'n seiliedig ar safon Bluetooth 5.2 ac mae'n mabwysiadu'r datgodiwr sain "LC3" newydd gydag ansawdd sain da a defnydd pŵer isel, a all gywasgu data sain yn fwy effeithlon a throsglwyddo mwy o ddata ar led band is heb aberthu ansawdd sain, sy'n dda i'r ddau. ansawdd sain ac effeithlonrwydd pŵer. Y cynnydd mwyaf disgwyliedig yn Bluetooth 5.2 yw cyflwyno Sync Channel, technoleg sy'n ein galluogi i gysylltu dyfeisiau Bluetooth lluosog i un ffynhonnell. Dychmygwch pa mor gyffyrddus fyddai hi pe gallem gysylltu â phob dyfais ar unwaith a newid yn awtomatig rhyngddynt heb orfod newid y cysylltiad rhyngddo â'r ffôn, PC neu deledu â llaw wrth ddefnyddio TWS gartref.
Mae datblygiad cyflym TWS wedi gyrru uwchraddio diwydiannol gweithgynhyrchwyr cadwyn gyflenwi perthnasol. Mae datblygiadau technolegol yn y prif sglodyn rheoli, sglodyn rheoli pŵer, sglodion derbynnydd codi tâl di-wifr, batri blwch gwefru, batri earbud, rheolaeth gyffwrdd, a thechnolegau eraill wedi gwella perfformiad a swyddogaethau clustffonau TWS ac wedi dod â phrofiad gwell i ddefnyddwyr.
02
Ail dechnoleg graidd TWS: prif sglodyn rheoli Bluetooth
Yn TWS, mae pwysigrwydd sglodion meistr Bluetooth yn amlwg. Yn wahanol i ffonau symudol cymharol swmpus a ffonau clust eraill, mae gan ofynion hygludedd TWS ofynion uwch ar faint ac integreiddio'r prif sglodion rheoli. Gydag ychwanegu modiwlau newydd megis lleihau sŵn a synwyryddion swyddogaethol, gosodir gofynion uwch ar ddefnyddio gofod y ceudod ac integreiddio uchel y sglodion. Mae SoC meistr Bluetooth gyda swyddogaethau cynhwysfawr ac integreiddio uchel yn darparu gwarant cryf i TWS wireddu swyddogaethau amrywiol.
Ar hyn o bryd, mae yna ddwsinau o weithgynhyrchwyr ym marchnad sglodion prif reolaeth TWS, mae'r farchnad yn aeddfedu'n raddol, ac mae'r gystadleuaeth ymhlith gweithgynhyrchwyr yn ffyrnig. Cynrychiolir y farchnad pen uchel gan Apple, Qualcomm, Hengxuan, a Broadcom, ac mae'r farchnad canol-i-ben-isel yn cynnwys Luoda, Realtek, a Lanxun. Yn ôl ystadegau anghyflawn, ym mis Hydref 2020, roedd mwy na 22 o weithgynhyrchwyr sglodion meistr TWS Bluetooth yn Tsieina.
Mae system-ar-sglodyn Qualcomm QCC5124 (SoC) wedi'i gynllunio i ddiwallu anghenion dyfeisiau bach am brofiad gwrando Bluetooth diwifr cadarn o ansawdd uchel gyda defnydd pŵer isel ar gyfer chwarae sain hirach. Mae pensaernïaeth QCC5124 wedi'i chynllunio ar gyfer perfformiad uchel gyda defnydd pŵer isel. O'i gymharu â'i dechnoleg flaenorol, gellir lleihau'r defnydd o bŵer hyd at 65 y cant, gan alluogi chwarae sain hirach ym mron pob dull gweithredu.
03
Technoleg graidd TWS tri: lleihau sŵn gweithredol
Yn ystod y blynyddoedd diwethaf, mae swyddogaeth lleihau sŵn ffonau clust TWS wedi cael mwy a mwy o sylw gan ddefnyddwyr, ac mae technoleg lleihau sŵn gweithredol (ANC) wedi dod yn safon cynhyrchion ffonau clust pen uchel. Mae data ymchwil marchnad Qualcomm yn dangos bod gan 71 y cant o ddefnyddwyr ddiddordeb mewn canslo sŵn gweithredol fel nodwedd.

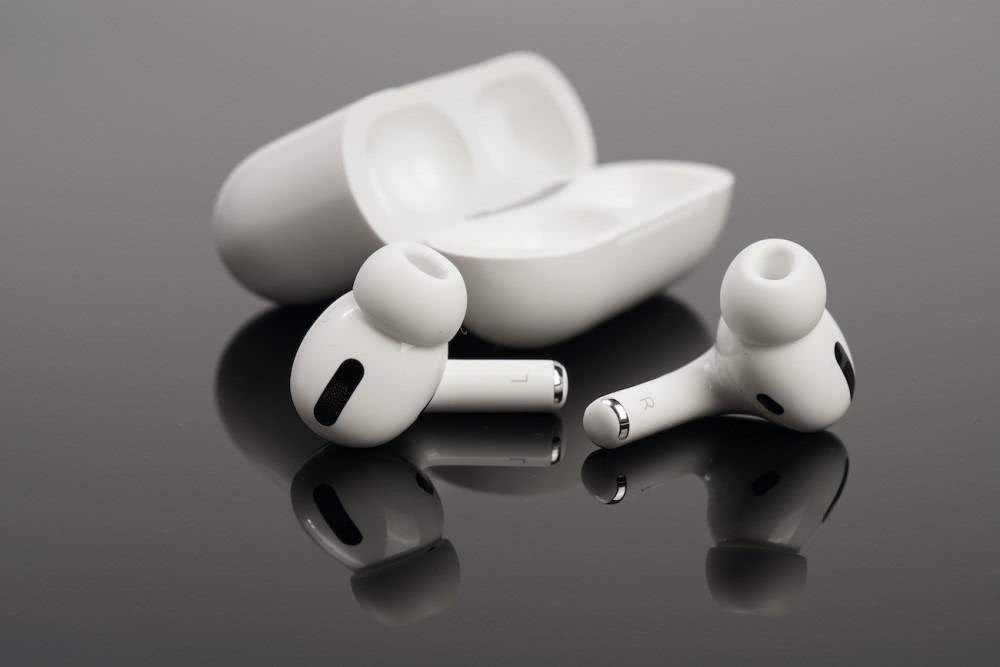

Ers i Apple ryddhau AirPods Pro, mae clustffonau TWS wedi dechrau cyflymu'r trosglwyddiad i TWS ynghyd ag ANC. Ar hyn o bryd, mae'r clustffonau Bluetooth lleihau sŵn gweithredol prif ffrwd ar y farchnad i gyd yn mabwysiadu'r ateb o wahanu'r sglodion Bluetooth a'r sglodyn lleihau sŵn gweithredol. Ar gyfer ffonau clust TWS gyda gofod mewnol tynn, mae'r datrysiad sglodion sengl nid yn unig yn defnyddio llai o bŵer ond hefyd yn gadael mwy o le ar gyfer dyfeisiau acwstig a modiwlau batri. Felly, bydd y bensaernïaeth hon hefyd yn dod yn duedd datblygu ffonau clust TWS. Wrth gwrs, yn ogystal â'r sglodyn lleihau sŵn gweithredol, mae effaith lleihau sŵn clustffonau TWS hefyd yn gysylltiedig â dyluniad y ceudod clustffon, ac mae angen i'r ffatri sglodion weithio'n agos gyda gweithgynhyrchwyr OEM / ODM.

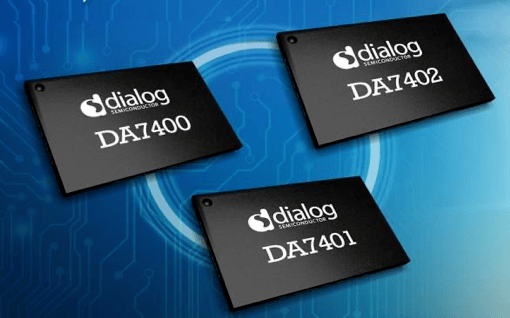

Mae DA7401 Dialog yn godec mono ANC perfformiad uchel sydd wedi'i gynllunio ar gyfer clustffonau TWS a dyfeisiau smart sy'n cael eu gwisgo â'r glust. Mae ganddo ystod ddeinamig chwarae 115dB, ystod ddeinamig recordio 103dB, ANC hybrid, a phensaernïaeth cloc hyblyg.
Mae'r DA7402 yn godec ffyddlondeb stereo pŵer uchel iawn, perfformiad uchel sy'n defnyddio technoleg ANC hybrid digidol arferol Dialog i ddarparu gwrthodiad sŵn amgylchynol cryfach mewn ystod amledd ehangach, gan ei wneud yn gadarn mewn unrhyw amgylchedd. am y profiad defnyddiwr gorau. Mae'r DA7402 yn integreiddio prosesydd sain sy'n darparu perfformiad sain rhagorol, gan gynnwys ystod chwarae deinamig o 115dB a chyfradd samplu o 384kHz. Yn ogystal, mae'n darparu lled band sain 40kHz i gefnogi sain cydraniad uchel.
Y DA7402 yw un o'r codecau canslo sŵn gweithredol digidol lleiaf ar y farchnad heddiw, gan ddefnyddio hanner pŵer datrysiadau sglodion blaenllaw heddiw a dyblu'r perfformiad sain, gan ei wneud yn ddelfrydol ar gyfer clustffonau chwaraeon, dyfeisiau craff sy'n cael eu gwisgo â'r glust, clustffonau TWS, a mwy .
04
Technoleg craidd TWS pedwar: meicroffon MEMS
Mae angen synwyryddion cyfatebol ar lawer o swyddogaethau clustffonau TWS i ddarparu cefnogaeth caledwedd. Ar hyn o bryd, mae prif unedau synhwyrydd ffonau clust TWS yn cynnwys siaradwyr ar gyfer chwarae cerddoriaeth, meicroffonau MEMS ar gyfer lleihau sŵn a chyfathrebu gweithredol, synwyryddion optegol ar gyfer canfod yn y glust, synwyryddion llais esgyrn ar gyfer lleihau sŵn cyfathrebu, a 360 o synwyryddion chwe-echel ar gyfer sain amgylchynol. , etc.
Yn y headset TWS, defnyddiwyd y meicroffon blaenorol yn bennaf ar gyfer y swyddogaeth galwad llais. Gyda chymhwysiad technoleg lleihau sŵn ANC mewn clustffonau TWS, er mwyn cyflawni effaith lleihau sŵn yn well, mae datrysiadau cydweithredu aml-meicroffon wedi'u defnyddio'n helaeth, ac mae gofynion perfformiad meicroffonau hefyd yn mynd yn uwch ac yn uwch. Mae gan sglodion silicon MEMS fanteision maint bach a sefydlogrwydd cryf. Gan fod ychwanegu swyddogaeth lleihau sŵn yn cyflwyno gofynion uwch ar berfformiad y meicroffon, mae meicroffonau MEMS wedi dod yn ddewis cyntaf ar gyfer cynhyrchion clustffonau TWS.

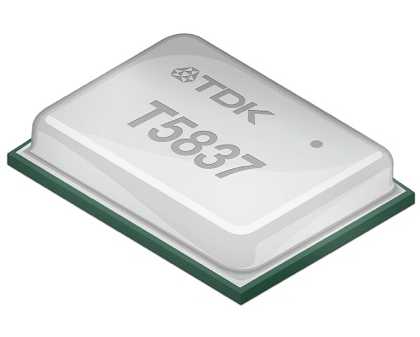

Mae meicroffon MEMS perfformiad uchel TDK T5837/38 PDM yn cynnwys Pwynt Gorlwytho Acwstig (AOP) uchel o 133dB SPL, cymhareb signal-i-sŵn uchel o 68dBA, ac ystod ddeinamig eang, sy'n ei gwneud yn ddelfrydol ar gyfer cymwysiadau sy'n amrywio o dawel iawn i swnllyd iawn, fel siaradwyr smart Field i godi llais ar gyfer cymwysiadau ANC TWS. Gall meicroffon T5848 SmartSound I2S MEMS ddarparu pwynt gorlwytho acwstig uchel o 133dB SPL, cymhareb signal-i-sŵn uchel o 68dBA, ac ystod ddeinamig eang, sy'n addas ar gyfer cymwysiadau sydd angen perfformiad acwstig uchel mewn amgylcheddau deinamig a swnllyd.
05
Technoleg graidd TWS pump: sglodion rheoli pŵer
Defnyddir y sglodyn rheoli pŵer yn bennaf ar gyfer gwefru a gollwng ffonau clust TWS, yn ogystal â gordal batri amser real, gor-ollwng, gorlif, a monitro gor-dymheredd ac amddiffyn cylched byr yn ystod y broses codi tâl a gollwng. Er bod pŵer codi tâl a gollwng y sglodion rheoli pŵer yn gymharol fach o'i gymharu â dyfeisiau traddodiadol, ar gyfer ffonau clust TWS â gofynion hygludedd uchel, mae angen diogelwch, defnydd pŵer isel, foltedd gwrthsefyll uchel, integreiddio uchel, ac effeithlonrwydd uchel. Mae'r gofynion yn gymharol uchel.
Mae'r MAX77650 / MAX77651 yn sglodion rheoli pŵer pŵer hynod integredig (PMICs) sy'n ddelfrydol ar gyfer cymwysiadau gwisgadwy pŵer isel, cyfyngedig o ran maint fel TWS lle mae maint ac effeithlonrwydd yn hanfodol. Mae'r ddau sglodyn yn cynnwys rheolydd hwb SIMO sy'n darparu tair rheilen bŵer rhaglenadwy annibynnol.
Yn ogystal, mae'r LDO 150mA yn darparu gwrthod crychdonnau ar gyfer cymwysiadau sain yn ogystal â sŵn-sensitif. Mae'r gwefrydd llinellol hynod ffurfweddu yn cefnogi amrywiol alluoedd batri Li-ion ac yn cynnwys monitro tymheredd batri ar gyfer mwy o ddiogelwch (JEITA). Gall yr amlblecswyr analog yn y MAX77650 / MAX77651 newid folteddau mewnol lluosog a signalau cerrynt i nodau allanol i'w monitro gydag ADC allanol. Mae rhyngwyneb I2C deugyfeiriadol ar gael ar gyfer ffurfweddu a gwirio statws gweithio'r ddyfais.
Epilog
Mae clustffonau TWS yn rhan annatod o'r diwydiant dyfeisiau sain smart a marchnad eginol. Mae Yole Développement yn rhagweld y bydd llwythi blynyddol o glustffonau TWS, cymhorthion clyw, smartwatches, a siaradwyr craff yn fwy na 1.3 biliwn o unedau erbyn 2026, a bydd sain o ansawdd uchel yn dod yn hanfodol ar gyfer llawer o gymwysiadau fel gemau, profiadau AR / VR, a sain 3D effeithiau. swyddogaeth wrth gefn. Mae gan ffonau clyfar a ffonau clust lefel uchel iawn o ffit ecolegol. Ar hyn o bryd, mae'r llwyth byd-eang o ffonau symudol Android tua 6 gwaith yn fwy na ffonau symudol Apple. Disgwylir y bydd y gyfran o Android yn y diwydiant ffonau clust TWS yn cynyddu'n sylweddol yn y dyfodol.

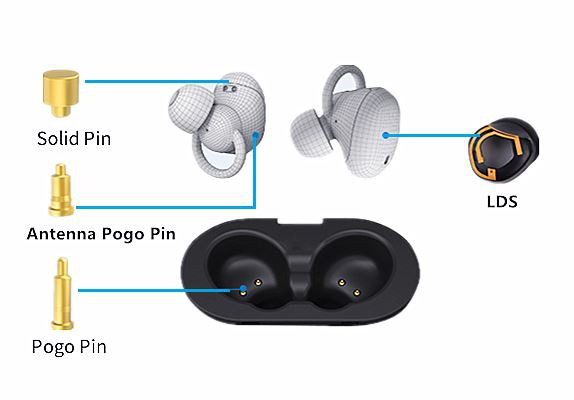

Y peth pwysicaf yw'r ateb gwefru pin pogo:
