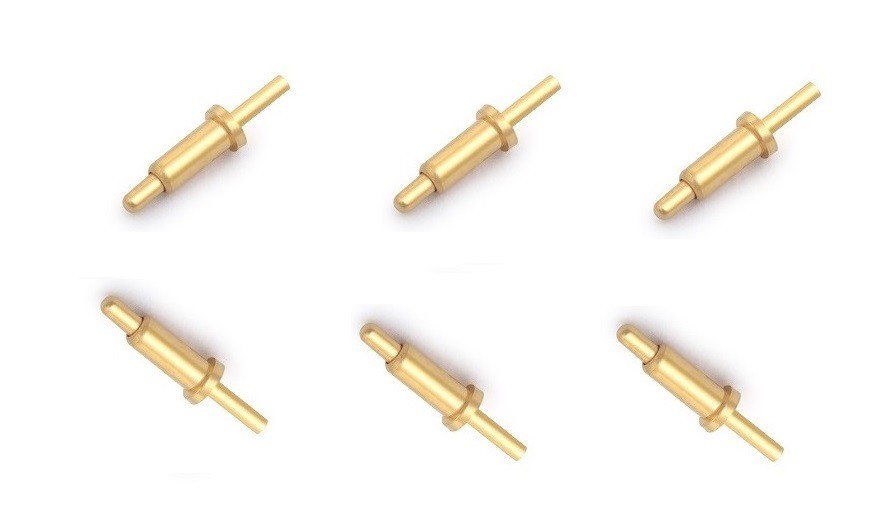

Pin Pogo wedi'i lwytho gan Dip Spring
Mae pinnau pogo pecyn deuol mewn llinell (Saesneg: pecyn mewn-lein deuol), a elwir hefyd yn becyn DIP neu becyn DIP, wedi'i dalfyrru fel DIP neu DIL, yn ddull pecynnu ar gyfer cylchedau integredig. Mae siâp y gylched integredig yn betryal. Mae dwy res gyfochrog o binnau metel ar yr ochr, a elwir yn benawdau pin pogo. Gellir sodro cydrannau sydd wedi'u pecynnu gan DIP i dyllau trwodd ar blatiau ar y bwrdd cylched printiedig, neu eu gosod mewn socedi DIP.
Pin Pogo wedi'i lwytho gan Dip Spring
Mae gan y sglodion CPU pin pogo DIP sydd wedi'u pecynnu ddwy res o binnau y mae angen eu gosod yn y soced sglodion gyda strwythur DIP. Wrth gwrs, gellir ei fewnosod yn uniongyrchol hefyd i fwrdd cylched gyda'r un nifer o dyllau sodro a threfniant geometrig ar gyfer sodro. Dylid plygio sglodion wedi'u pecynnu gan DIP a'u datgysylltu o'r soced sglodion gyda gofal arbennig i osgoi difrod i'r pinnau. Mae ffurflenni strwythur pecyn DIP yn DIP ceramig aml-haen DIP, DIP ceramig un-haen DIP, ffrâm arweiniol DIP (gan gynnwys math selio gwydr-ceramig, math o strwythur pecynnu plastig, math pecynnu gwydr ceramig toddi isel) Aros.
Pin Pogo wedi'i lwytho gan Dip Spring
Mae'r pecyn DIP a ddefnyddir yn gyffredin yn cydymffurfio â safon JEDEC, a'r traw (traw) rhwng y ddau bin yw {{0}}.1 modfedd (2.54 mm). Mae'r pellter rhwng y ddwy res o binnau (bylchiad rhes, bylchiad rhes) yn dibynnu ar nifer y pinnau, y mwyaf cyffredin yw 0.3 modfedd (7.62 mm) neu 0.6 modfedd (15.24 mm) ). Pellteroedd eraill llai cyffredin yw 0.4" (1{{2{0}}.16mm) neu 0.9" (22.86mm), a rhai mae gan becynnau 0.07" (1.778mm) traw a 0.3", 0.6" neu 0.75" bylchau rhwng llinellau.
Mae'r pecynnau pin DIP-pogo a ddefnyddir yn yr hen Undeb Sofietaidd a gwledydd Dwyrain Ewrop yn fras yn agos at safon JEDEC, ond yn defnyddio'r traw metrig 2.5 mm yn lle'r imperial 0.1 modfedd (2.54 mm).
Mae nifer y pinnau yn y pecyn DIP bob amser yn eilrif. Gyda {{0}}.3" rhwng llinellau, mae cyfrif 8 i 24 pin yn un ar y cyd, a phecynnau gyda 4 neu 28 pin yn cael eu gweld yn achlysurol. Cyfrif pinnau ar y cyd yw 24, 28, 32, neu 40 os yw'r rhes mae'r bwlch yn 0.6 modfedd, ac mae pecynnau gyda phinnau 36, 48, neu 52 ar gael hefyd. Mae gan CPUs fel y Motorola 68000 a Zilog Z180 gyfrif pin o 64, sef y cyfrif pin uchaf ar gyfer pecyn DIP a ddefnyddir yn gyffredin.
