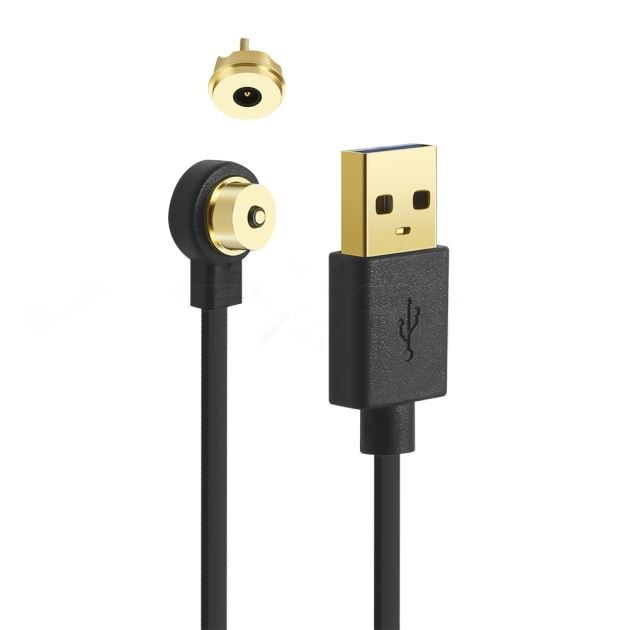

Gofynion ar gyfer cyswllt cysylltydd pin pogo
Yn gyntaf, gofynion dylunio diwedd y cyswllt:
yn fath ansafonol o gyswllt. Fe'i cynlluniwyd yn unol â gofynion cebl y peiriant cyflawn. Rhaid pennu maint y pen plug-in, y ffurflen gosod cynnyrch, y dull ymddangosiad, a manyleb y cebl yn gyntaf. Pan na ellir pennu'r cebl, yr egwyddor i'w dilyn yw dylunio'r twll gwifrau yn ôl rhif y rhan gyswllt. Rhaid i'r twll gwifrau fodloni gofynion gwifrau mesurydd gwifren mawr. Cymhareb diamedr gwifren graidd y wifren i ddiamedr mewnol y cwpan weldio yw 0.5-0.7 fel rheol; Wrth gysylltu gwifren, yr egwyddor ddylunio yw y dylai diamedr craidd y cebl a thwll cyswllt y cyswllt fod yn gyson â'i gilydd, a chymhareb diamedr gwifren graidd y wifren â diamedr mewnol y weldio twll fel arfer yn 0.6-0.8.
Yn ail, gofynion y ffurflen ddiwedd cyswllt:
Mewn cysylltydd pin pogo, mae'r cyswllt yn rhan bwysig o'r cysylltydd, a'i brif swyddogaeth yw trosglwyddo signalau. Yn nyluniad y cysylltydd, mae'r cyswllt yn cynnwys dwy ran: y pen paru a diwedd y gynffon. Mae'r pen paru fel arfer yn cynnwys rhannau elastig a rhannau anhyblyg i sicrhau dibynadwyedd y cyswllt rhwng y plwg cysylltydd a'r soced; gall diwedd y cyswllt wireddu'r cysylltiad cebl rhwng yr offer, y rhyng-gysylltiad rhwng y byrddau printiedig, neu'r cebl Defnyddir y rhyng-gysylltiad rhwng y bwrdd a'r bwrdd yn y cysylltiad cebl. Mae gan ben terfynell y cysylltydd fath gwifren weldio, math gwifren crychu, a math tyllu inswleiddio (IDC, math weindio sodr, a ddefnyddir ar fwrdd printiedig. Mae'r ffurflenni cysylltu terfynell gyswllt yn cynnwys weldio syth, weldio plygu, mowntio wyneb, a math gwasgu i mewn heb weldio.
