Sodro Reflow a Sodro Tonnau mewn Prosiect Pin Pogo
Yn gyffredinol, mae cysylltwyr Pogo Pin yn defnyddio dau ddull sodro: sodro reflow a sodro tonnau.
Mae sodro Reflow yn cyfeirio at frwsio past solder ar wyneb y padiau (padiau cyswllt) y bwrdd PCB. Ar ôl cysylltu un neu fwy o gydrannau electronig, perfformir sodro trwy wresogi mewn popty ail-lif aml-dymheredd i gyflawni bondio halltu parhaol.
Mae cynhyrchion electronig digidol heddiw yn datblygu i gyfeiriad uwch-fach, uwch-ddirwy, ac uwch-denau. Mae'r gofod dylunio strwythur mewnol yn dod yn fwy a mwy cryno, mae cynllun dylunio bwrdd PCB yn dod yn fwy a mwy cryno, mae'r cynhyrchion terfynol yn cael eu diweddaru'n gyflymach ac yn gyflymach, ac mae'r cyfaint gwerthiant yn cynyddu. Mae'n mynd yn uwch ac yn uwch, ac nid yw sodro tonnau a sodro llaw wedi gallu bodloni ei ddatblygiad. Dim ond trwy ddefnyddio technoleg sodro reflow y gellir cynhyrchu clytiau UDRh manwl iawn, effeithlonrwydd uchel ac o ansawdd uchel. Defnyddir cysylltwyr Pogo Pin yn eang mewn terfynellau symudol electronig defnyddwyr a chynhyrchion electronig diwydiannol oherwydd eu maint bach, bywyd uchel, cerrynt mawr, ymddangosiad hardd, a dyluniad strwythurol cyfleus ar gyfer peirianwyr dylunio.
Mae cysylltwyr Pogo Pin ar gael mewn dwy ffordd:

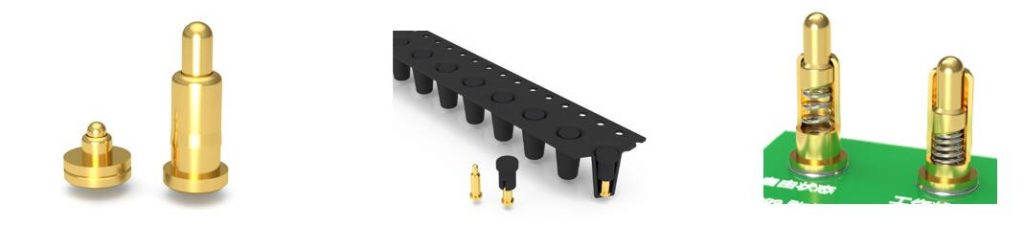

Y cyntaf yw'r math darn gwaelod gwastad, sy'n cael ei osod ar wyneb y pad PCB. Rydym yn ei alw'n dechnoleg mowntio wyneb SMT, fel y dangosir isod:

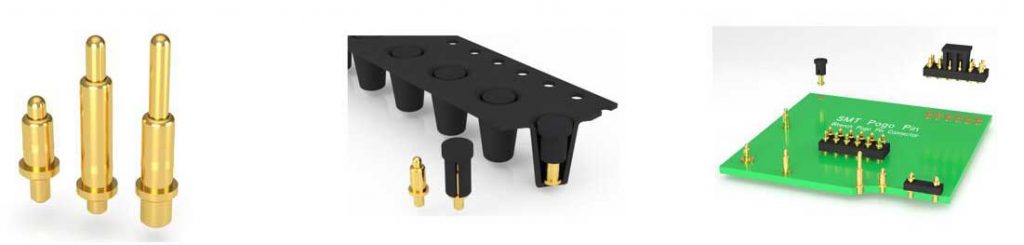

Yr ail yw'r pin gyda'r pin gynffon wedi'i fewnosod yn y weldio patsh twll bwrdd PCB, rydym yn ei alw'n weldio patch UDRh plug-in, sydd hefyd yn fath o sodro reflow. Pwrpas defnyddio'r dull hwn yw gwella grym gafael y cydrannau. Mae wedi'i bondio'n fwy cadarn i'r bwrdd PCB. Fel y dangosir isod:
2. Ton sodro
Mae sodro tonnau yn broses o sodro cydrannau gyda sodr tawdd yn ffurfio cribau tonnau sodro. Mae'r dull hwn o sodro yn gofyn am fewnosod pinnau'r cydrannau i dyllau'r PCB yn gyntaf. Mae sodro tonnau yn addas ar gyfer cydrannau electronig pin plug-in dyletswydd trwm, ond nid ar gyfer cydrannau electronig hunan-bwysau. Sodro ysgafn iawn a di-pin o gydrannau electronig SMD.
