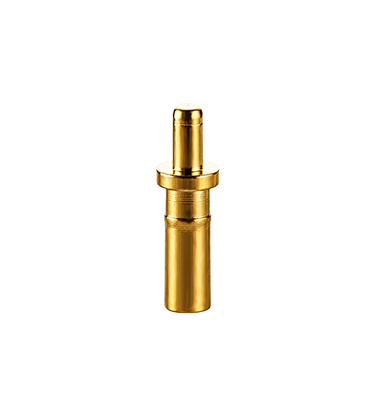

Cyflwyniad sylfaenol i POGO PIN

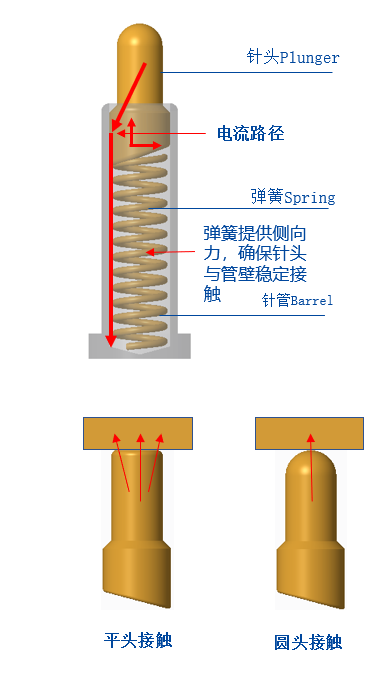

Pam mae gan POGO PIN strwythur beveled: Mae gwaelod Plymiwr y Pin Pogo fel arfer yn strwythur beveled. Swyddogaeth y strwythur beveled yw sicrhau bod y Pogo Pin yn cadw'r nodwydd (Plunger) mewn cysylltiad â wal fewnol y nodwydd (Tiwb) pan fydd yn gweithio fel bod y presennol yn mynd trwodd yn bennaf. Nodwydd aur-plated (Plunger) a nodwydd (Tiwb) i sicrhau sefydlogrwydd a rhwystriant isel Pogo Pin.
Pam mae POGO PIN yn defnyddio strwythur pen crwn? Oherwydd bod Pogo Pin fel arfer yn gymharol fach, nid yw'r elastigedd sydd ei angen mor gryf. Os caiff ei ddefnyddio ar fanc pŵer neu oleuadau, mae'r elastigedd yn bedwar i bum cant gram neu hyd yn oed un neu ddau cilogram. Yn naturiol, mae'n well ei wneud yn fflat. , Mae ardal gyswllt y pen gwastad yn sylweddol, ac mae ei rym yn ddigon i dorri haen ocsid yr arwyneb cyswllt a'i wneud yn llawn cyswllt. Defnyddir y rhan fwyaf o'r pennau crwn ar glustffonau TWS Bluetooth a gwylio breichled smart. Nid yw'r grym elastig uchaf yn fwy na 150 gram (mae grym elastig gwniadur y blwch gwefru rhwng 20-35 gf), a bydd y cyswllt rhwng yr wyneb a'r wyneb yn cael ei wasgaru, a bydd y golofn gopr yn y clustffon diwedd ni thorrir. Mae'r haen ocsid yn annigonol, gan arwain at gyswllt gwael a chyswllt gwael. Ar yr adeg hon, os defnyddir strwythur pen crwn i wneud cyswllt pwynt-i-wyneb, mae'r grym elastig yn casglu ar un pwynt, a bydd y cyswllt yn naturiol yn llawer mwy digonol.
Paramedr perfformiad / paramedr perfformiad
paramedrau perfformiad allweddol
A. Foltedd gweithio: Llai na 12 folt DC
B. Cerrynt graddedig: 1.0 Amperes /Pin
C. Tymheredd gweithio: -40 gradd i 85 gradd .
D. Tymheredd storio: 25 gradd ynghyd â /-3 gradd .
E. Lleithder amgylchedd gwaith: 10 y cant RH i 90 y cant RH
F. Gwydnwch (bywyd): 10,000 cylchredau.
G. Gwrthwynebiad cyswllt: 200 mOhm Max. @strôc gweithio
(Yn ystod strôc gweithio: 200mOhm / Max)
Proses Gweithgynhyrchu Pogo Pin
Dull cynulliad pin pogo / dull cydosod cynnyrch
Pin (Plymiwr): Pres aur-plated (C36{{1{0}}} 4), mae trwch yr haen electroplatio yn amrywio yn ôl gwahanol gymwysiadau. Yn gyffredinol, nicel-plated 1.25 ~ 2.5um (trosi i 50 ~ 100 µ "), ac yna aur-plated 0.075 ~ 0.75um (trosi i 3 ~ 30 µ"), neu broses platio cyfansawdd.
Tiwb nodwydd (Barrel): Pres aur-plated (C36{{10}}}4), mae trwch yr haen electroplatio yn amrywio gyda gwahanol achlysuron. Yn gyffredinol, nicel-plated 1.25 ~ 2.5um (trosi i 50 ~ 100 µ "), ac yna aur-plated 0.075 ~ 0.75um (trosi i 3 ~ 30µ"), neu broses platio cyfansawdd.

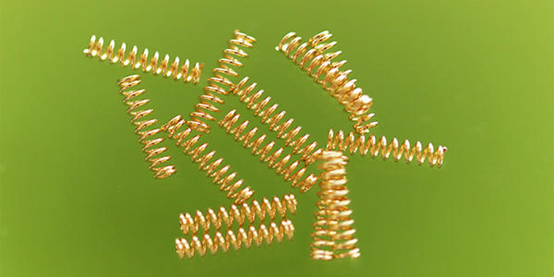

Gwanwyn: SUS 304 neu SWP (gwifren piano)
Tai: PA46, PA9T, y gellir defnyddio PA4T a LCP ohonynt fel deunydd heb halogen
Clawr (CAP): PA46, PA9T, y gellir gwneud PA4T a LCP ohonynt o ddeunyddiau heb halogen

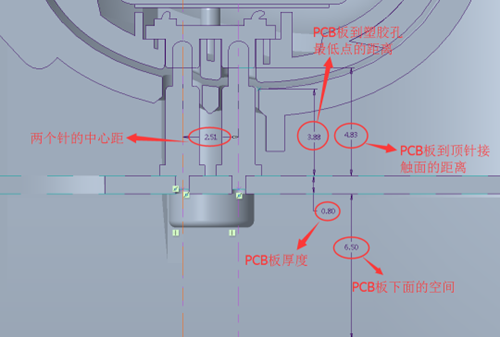

Pa baramedrau sydd angen eu cadarnhau wrth ddefnyddio pin Pogo mewn dyluniad pen blaen?
① Cadarnhewch y pellter o'r bwrdd PCB i wyneb cyswllt y golofn gopr ar ben y ffôn clust (hynny yw, uchder gweithio PIN POGO).
② Cadarnhewch y pellter o'r bwrdd PCB i wyneb plastig y blwch codi tâl (hynny yw, uchder uchaf y nodwydd PIN POGO, ni ddylai'r nodwydd fod yn fwy na'r uchder hwn).
③ Cadarnhewch y pellter rhwng canol y nodwydd PIN a chanol y cylch
(Cadarnhewch faint yr het wrth dapio'n ddiweddarach, i atal ymyrraeth yn ystod clytio UDRh).
④ Cadarnhewch faint y bwrdd PCB a'r gofod o dan y bwrdd
(Wedi'i optimeiddio a'i wella ar gyfer PIN POGO).
PS: Argymhellir diamedr y bwrdd PCB i fod yn 1.6mm, ac argymhellir gwneud y gwniadur yn strwythur bwrdd trwodd fel bod yr effaith yn well ac mae ganddo'r manteision canlynol: ① Mae'r clwt yn gadarnach; ② Cynyddir y gofod tiwb nodwydd, mae'r nodwydd yn cael ei wasgu ymlaen llaw yn fwy, ac mae'r cyswllt yn fwy digonol.
Pam y dylid beveled gwaelod y nodwydd: Os caiff ei wneud yn fflat, bydd y presennol yn cael ei gynnal gan y gwanwyn, sydd â gofynion uchel ar y gwanwyn, ac mae'r gwanwyn mor denau fel ei bod yn hawdd ei losgi.
