Proses ddylunio a gweithgynhyrchu PIN POGO
Sut i ddewis PIN POGO addas
1. Mae angen i PIN POGO da fodloni'r tri phwynt canlynol:
① Ansawdd dibynadwy
② Perfformiad sefydlog
③ Cwrdd â'r gofynion.
Mae cyflwyno archebion yn amserol hefyd yn bwysig iawn. Y peth gorau yw mynd at wneuthurwr cysylltydd PIN POGO i ymchwilio. Mae maint y ffatri, datrysiadau llwyddiannus, offer prosesu, gallu cynhyrchu, a gallu ymchwil a datblygu, i gyd yn effeithio'n uniongyrchol ar ansawdd y cynnyrch, gallu cyflenwi, a chymorth technegol. Mae gan Zhongzhengtian fanteision yn y cynllun dylunio, cost cynhyrchu màs, a chynhwysedd dosbarthu nwyddau yn y diwydiant. Croeso i ffrindiau ddod i'r ffatri i gyfathrebu.
Mae POGO PIN yn dilyn tair, tair, a phedair egwyddor
Mae 1.40 y cant o'r problemau yn deillio o ddyluniad
Mae dyluniad y pen blaen yn afresymol, ac mae'r pen cefn yn ddiwerth (er enghraifft, mae'r ffroenell gwniadur yn uwch na'r awyren blastig, mae'r bylchau rhwng nodwyddau PIN yn afreolaidd, ac ati).
Mae 2.30 y cant o broblemau yn deillio o gyfathrebu
Yn y cyfnod cynnar, nid oedd cyfathrebu gwahanol ofynion technegol yn glir, ac nid oedd defnydd gwirioneddol y cynnyrch yn glir, a oedd hefyd yn un o'r prif resymau dros broblemau aml (er enghraifft defnyddir gwniadur RF fel gwniadur y codi tâl blwch, nid yw'r uchder gweithio gwirioneddol yn cyd-fynd â'r llun, nid yw pellter y ganolfan wedi'i gadarnhau, ac ati). Deall gofynion swyddogaethol y cwsmer a chwmpas y cais, a gall argymell manylebau a pharamedrau pin Pogo yn fwy rhesymol;
Mae 3.30 y cant o'r problemau yn deillio o'r broses
Mae gan gynulliad y cynnyrch weithdrefnau lluosog, ac mae PIN POGO yn cael ei niweidio'n anadferadwy oherwydd gweithrediad amhriodol yn y broses weithgynhyrchu (er enghraifft mae'r ffroenell yn cael ei niweidio, gwrthrychau tramor yn y bibell, taflu UDRh, ac ati).

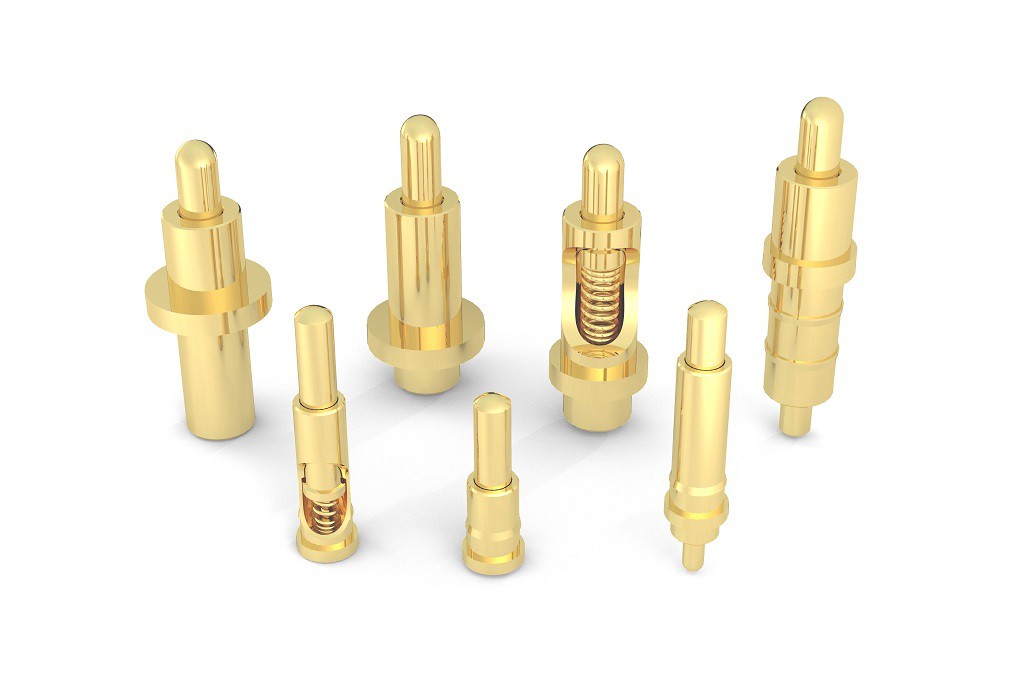

Cyflwyniad sylfaenol o PIN POGO

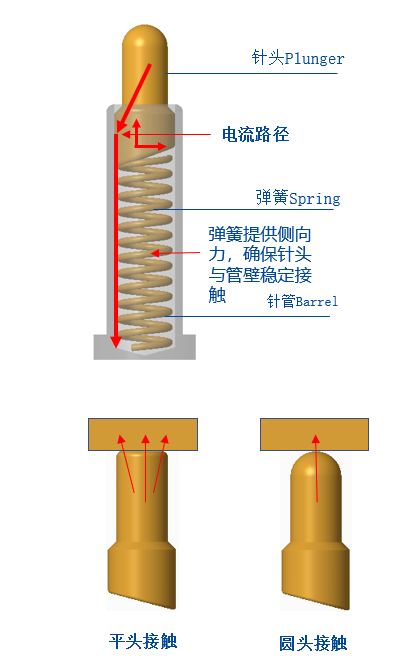

Pam mae gan POGO PIN strwythur beveled: Mae gwaelod Plymiwr y Pin Pogo fel arfer yn strwythur beveled. Swyddogaeth y strwythur beveled yw sicrhau bod y Pogo Pin yn cadw'r nodwydd (Plunger) mewn cysylltiad â wal fewnol y nodwydd (Tiwb) pan fydd yn gweithio fel bod y presennol yn mynd trwodd yn bennaf. Nodwydd aur-plated (Plunger) a nodwydd (Tiwb) i sicrhau sefydlogrwydd a rhwystriant isel Pogo Pin.

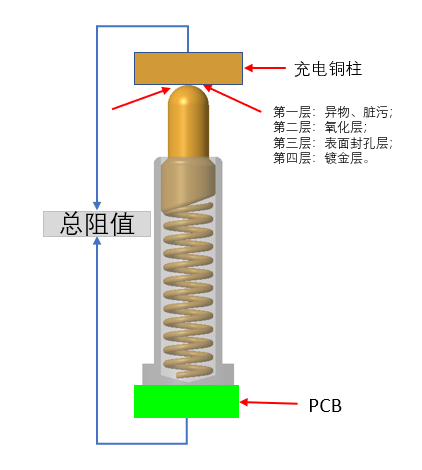

Pam mae POGO PIN yn defnyddio strwythur pen crwn? Oherwydd bod Pogo Pin fel arfer yn gymharol fach, nid yw'r elastigedd sydd ei angen mor gryf. Os caiff ei ddefnyddio ar fanc pŵer neu oleuadau, mae'r elastigedd yn bedwar neu bum cant gram neu hyd yn oed un neu ddau cilogram. Yn naturiol, mae'n well ei wneud yn fflat. , Mae gan y pen gwastad ardal gyswllt fawr, ac mae ei rym yn ddigon i dorri'r haen ocsid ar yr wyneb cyswllt i'w wneud yn llawn cyswllt. Defnyddir y rhan fwyaf o'r pennau crwn ar glustffonau TWS Bluetooth a gwylio breichled smart. Nid yw'r grym elastig uchaf yn fwy na 150 gram (mae grym elastig gwniadur y blwch gwefru rhwng 20-35 gf), a bydd grym elastig y cyswllt rhwng yr wyneb a'r wyneb yn cael ei wasgaru, a'r copr ni fydd y golofn ar ddiwedd y clustffon yn cael ei thorri. Nid yw'r haen ocsid yn ddigon, gan arwain at gyswllt annigonol a chyswllt gwael. Ar yr adeg hon, os defnyddir strwythur pen crwn i wneud cyswllt pwynt-i-wyneb, mae'r grym elastig yn casglu ar un pwynt, a bydd y cyswllt yn naturiol yn llawer mwy digonol.
Paramedr perfformiad / paramedr perfformiad
paramedrau perfformiad allweddol
A. Foltedd gweithio: Llai na 12 folt DC
B. Cerrynt graddedig: 1.0 Amperes /Pin
C. Tymheredd gweithio: -40 gradd i 85 gradd .
D. Tymheredd storio: 25 gradd ynghyd â /-3 gradd .
E. Lleithder amgylchedd gwaith: 10 y cant RH i 90 y cant RH
F. Gwydnwch (bywyd): 10,000 cylchredau.
G. Cyswllt Impedance: 200 mOhm Max. @strôc gweithio
(Yn ystod strôc gweithio: 200mOhm / Max)

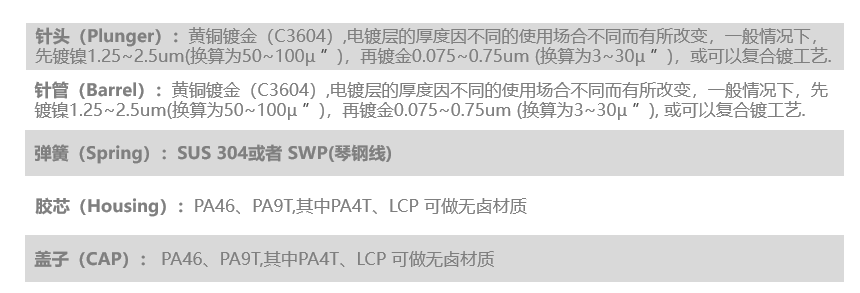

Proses gweithgynhyrchu /制造工艺

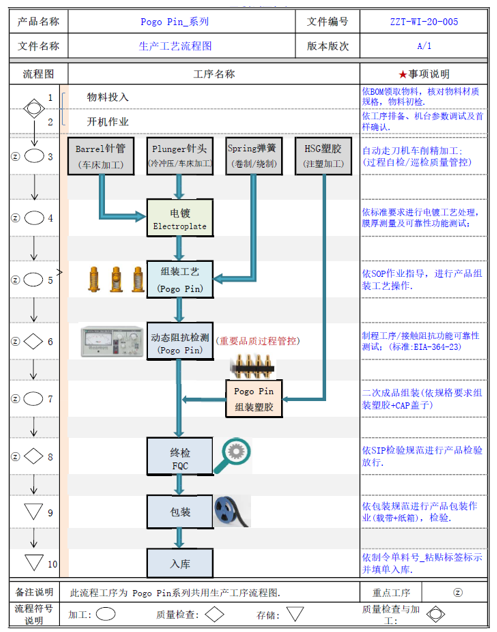

Dull cydosod cynnyrch

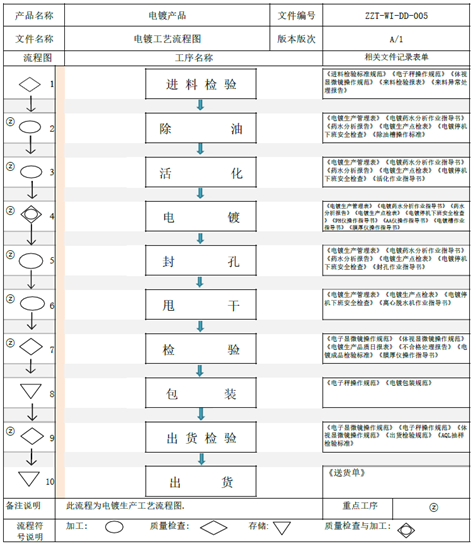

Llif proses electroplatio
Pa baramedrau sydd angen eu cadarnhau yn y dyluniad pen blaen
① Cadarnhewch y pellter o'r bwrdd PCB i wyneb cyswllt y golofn gopr ar ben y ffôn clust (hynny yw, uchder gweithio PIN POGO).
② Cadarnhewch y pellter o'r bwrdd PCB i wyneb plastig y blwch codi tâl (hynny yw, uchder uchaf y tiwb nodwydd PIN POGO, ni ddylai'r tiwb nodwydd fod yn fwy na'r uchder hwn).
③ Cadarnhewch y pellter rhwng canol y nodwydd PIN a chanol y cylch
(Cadarnhewch faint yr het wrth dapio'n ddiweddarach, i atal ymyrraeth yn ystod clytio UDRh).
④ Cadarnhewch faint y bwrdd PCB a'r gofod o dan y bwrdd
(Wedi'i optimeiddio a'i wella ar gyfer PIN POGO).
PS: Argymhellir diamedr y bwrdd PCB i fod yn 1.6mm, ac argymhellir gwneud y gwniadur yn strwythur bwrdd trwodd fel bod yr effaith yn well ac mae ganddo'r manteision canlynol: ① Mae'r clwt yn gadarnach; ② Cynyddir y gofod tiwb nodwydd, mae'r nodwydd yn cael ei wasgu ymlaen llaw yn fwy, ac mae'r cyswllt yn fwy digonol.
Pam y dylid beveled gwaelod y nodwydd: Os caiff ei wneud yn fflat, bydd y presennol yn cael ei gynnal gan y gwanwyn, sydd â gofynion uchel ar y gwanwyn, ac mae'r gwanwyn mor denau fel ei bod yn hawdd ei losgi.
