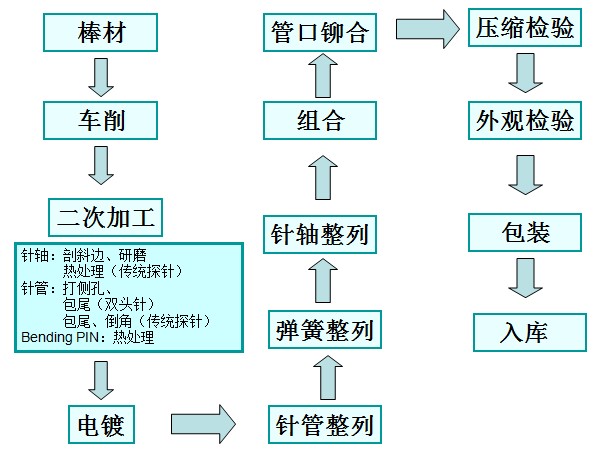

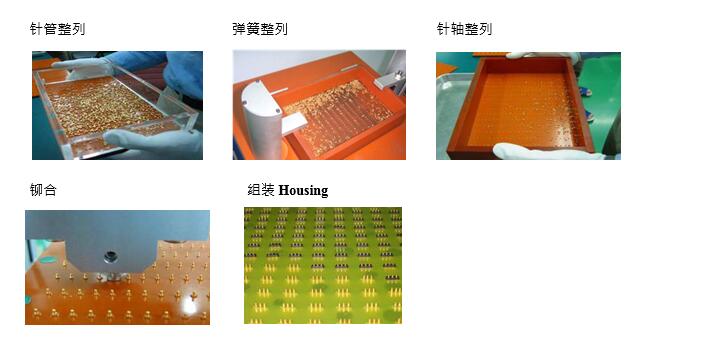

Proses Cynhyrchu Pogo Pin Connector
Deunydd siafft nodwydd / tiwb:
Prif swyddogaeth y cysylltydd yw bod y nifer o weithiau dargludiad signal a phlygio a dad-blygio yn uchel, felly mae angen dargludedd ac elastigedd (cryfder cynnyrch) y deunydd hefyd.
1-1: Pres (BRASS): aloi copr-sinc, mae ei ddargludedd yn dda, mae'r dargludedd tua 26 y cant ~ 29 y cant (IACS), yn ôl cyfran y copr gellir ei rannu'n C2680 (JIS) a C3604 , C3601 (triniaeth wres sy'n ofynnol)
1-2: Phosphor Efydd (PHOSPHOR EFYDD): aloi copr-tun, ei dargludedd yn waeth na pres, y dargludedd yw tua 13 y cant. Ond mae ei elastigedd a'i hyblygrwydd yn dda
Mae'n addas ar gyfer pibellau â phroses dynnu, a gellir rhannu ei ddosbarthiad yn C5440, C5191, a C5210 yn ôl y cynnwys tun. Po uchaf yw'r cynnwys tun, y gwaethaf yw'r dargludedd a gorau'r elastigedd.
1-3: Aloeon copr wedi'u trin â gwres: Er enghraifft, mae gan gopr beryllium (BERYLLIUM ALLOY) ddargludedd trydanol ac elastigedd da, ond mae ei bris yn uchel.
Deunyddiau a ddefnyddir ar gyfer Tai a Chap:
Darparwch brif strwythur ac inswleiddio'r cysylltydd, a darparu ar gyfer y PIN Pogo y tu mewn iddo. Deunyddiau a ddefnyddir: Mae maint, siâp a defnydd cysylltwyr yn wahanol iawn, felly mae'r plastigau peirianneg a ddefnyddir hefyd yn amrywiol. Wrth ddylunio cysylltwyr, dylid ystyried ymwrthedd tymheredd, hylifedd, cryfder mecanyddol, perfformiad trydanol, gofynion diogelu'r amgylchedd, a chostau fel Ffactorau i ddewis y plastigau peirianneg priodol. Plastigau peirianneg a ddefnyddir yn gyffredin yw LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, ac ati.
Oherwydd bod gan LCP ei hun briodweddau gwrth-fflam, gall gyrraedd lefel UL94 V-0 heb ychwanegu gwrth-fflam, felly gall LCP fodloni gofynion RoHS a di-halogen yn gyflym. Mae HTN, PA4T, a PA9T yn ddeunyddiau neilon, ac mae angen ychwanegu atalyddion fflam i gyflawni UL94 V- Class 0, mae gwneuthurwyr HTN, PA4T, a PA10T yn datgan bod deunyddiau'r graddau perthnasol yn defnyddio heb halogen. gwrth-fflamau.
