Gofynion dylunio diwedd cysylltydd pin pogo
Mae cysylltydd Pogo Pin yn cynnwys 6 rhan yn bennaf, sef siafft nodwydd, gwanwyn, glain seramig, tiwb nodwydd, plastig, cap (gellir cynnwys PAC plastig i ofynion sylfaenol gosod cwsmeriaid i amddiffyn y siafft nodwydd). Gadewch i' s edrych ar ofynion ffurf terfynell gyswllt y cysylltydd pin pogo.
1. Gofynion dylunio ar gyfer diwedd y cyswllt:

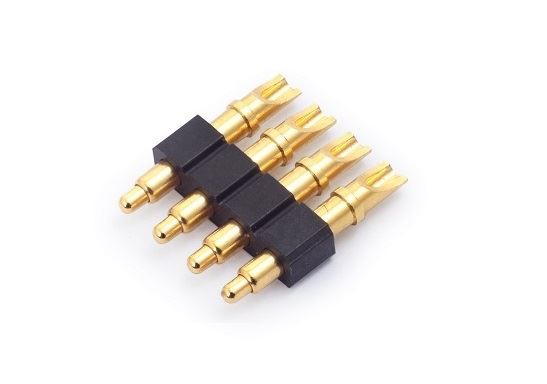

yn fath ansafonol o gyswllt, wedi'i ddylunio yn unol â gofynion cebl y peiriant cyflawn, yn gyntaf cadarnhewch faint y pen plug-in, y ffurflen gosod cynnyrch, y modd ymddangosiad, a manyleb y cebl. Pan na ellir pennu'r cebl, yr egwyddor i'w dilyn yw dylunio'r twll gwifrau yn ôl rhif y rhan gyswllt. Gall y twll gwifrau fodloni gofynion gwifrau mesurydd gwifren mawr. Cymhareb diamedr gwifren graidd y wifren i ddiamedr mewnol y cwpan weldio yw 0.5-0.7 fel rheol; Wrth gysylltu gwifren, yr egwyddor ddylunio yw bod diamedr craidd y cebl a thwll cyswllt y cyswllt yn briodol, a chymhareb diamedr craidd y wifren â diamedr mewnol y twll weldio yw 0.6-0.8 fel rheol.
2. Gofynion ar ffurf diwedd y cyswllt:
Yn y cysylltydd pin pogo, mae'r cyswllt yn rhan bwysig o'r cysylltydd, sy'n cario'r trosglwyddiad signal yn bennaf. Yn nyluniad y cysylltydd, mae'r cyswllt yn cynnwys y pen paru a phen y gynffon. Mae'r pen paru fel arfer yn cynnwys rhannau elastig a rhannau anhyblyg i sicrhau dibynadwyedd y cyswllt rhwng y plwg cysylltydd a'r soced; pen cynffon y cyswllt yw gwireddu'r cysylltiad cebl rhwng yr offer, y rhyng-gysylltiad rhwng y byrddau printiedig, neu'r cebl a Defnyddir y rhyng-gysylltiad rhwng byrddau ar gyfer cysylltiad cebl. Mae gan ben terfynell y cysylltydd fath gwifren weldio, math gwifren crychu, a math tyllu inswleiddio (IDC, math weindio sodr, a ddefnyddir ar gyfer byrddau printiedig, cysylltiadau Mae ffurflenni terfynu yn cynnwys weldio syth, weldio plygu, mowntio wyneb, a weldio- math mewngofnodi am ddim.
