Sut i ddylunio antena ffôn clust TWS?
Fel rhan bwysig o'r modiwl Bluetooth, mae antena Bluetooth headset TWS hefyd yn chwarae rhan bwysig yn y headset TWS. Mae dyluniad yr antena Bluetooth a'i addasrwydd gyda'r headset yn helpu i wella ansawdd trosglwyddo cyfathrebu Bluetooth, a thrwy hynny wella profiad gwirioneddol y defnyddiwr.
Ymhlith y clustffonau TWS presennol, mae'r antenâu Bluetooth a ddefnyddir yn eang wedi'u rhannu'n bedwar math yn bennaf, sef antenâu ar fwrdd PCB, antenâu FPC, antenâu ceramig, ac antenâu LDS. Y tro hwn, bydd I Love Audio Network yn rhannu rôl, mathau, a dewisiadau dylunio antena Bluetooth headset TWS o dair agwedd: pwysigrwydd yr antena yn y headset TWS, cyflwyno antena Bluetooth headset TWS, a sut i ddewis dyluniad clustffonau TWS.
1. Pwysigrwydd antena earphone TWS
O radios hen ffasiwn i siaradwyr craff cyfredol, o "frodyr mawr" i ffonau smart, o glustffonau Bluetooth traddodiadol i glustffonau diwifr gwirioneddol TWS. Wrth ddatblygu technoleg electroneg defnyddwyr, mae'r antena yn firmware pwysig. Gyda genedigaeth y cysyniad o Rhyngrwyd Popeth, mae rôl yr antena hyd yn oed yn bwysicach i gartrefi smart, cerbydau smart, a dyfeisiau gwisgadwy smart gael eu cysylltu â'i gilydd a'u rheoli gan un peiriant.
Mae clustffonau TWS yn ffonau clust Stereo True Wireless. Y prif ddull defnydd yw cysylltu â dyfeisiau symudol megis ffonau symudol a chyfrifiaduron trwy amledd radio Bluetooth ac yna trosglwyddo gwybodaeth sain i'r ffonau clust, ac yna eu dadgodio a'u hallbynnu ar ben y ffôn clust.
Yn y broses hon, mae'n ofynnol i'r antena Bluetooth weithredu fel "tŵr" i gyfathrebu rhwng y ddau barti a chyflawni'r tasgau o anfon a derbyn. Felly, yn y clustffon TWS, mae'r sglodyn Bluetooth a'r antena Bluetooth yn ategu ei gilydd, er mwyn gwireddu chwarae cerddoriaeth a drosglwyddir yn ddi-wifr ac osgoi hualau gwifrau.
2. Cyflwyno antena Bluetooth headset TWS
Fel cadarnwedd pwysig o'r headset TWS, mae datblygiad presennol antena Bluetooth yn gymharol aeddfed. Yn bennaf mae pedwar math o antena ar fwrdd PCB, FPC, cerameg, a LDS. Ystyriwch ymddangosiad cynnyrch ffôn clust TWS, gofynion band amledd, a chost i ddewis y math antena mwyaf addas.

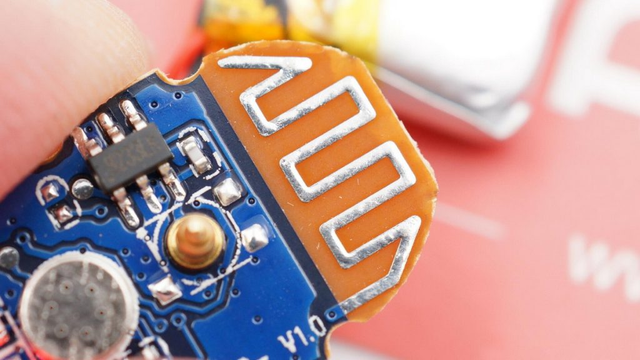

Antena ar fwrdd PCB
Fel y mae'r enw'n awgrymu, mae'r antena ar fwrdd PCB yn fath antena sy'n cael ei dynnu'n uniongyrchol ar y bwrdd PCB. Fe'i defnyddir yn eang mewn byrddau cylched modiwl amledd sengl megis modiwlau Bluetooth, modiwlau WIFI, a modiwlau ZIGBEE. Mewn ffonau clust TWS, oherwydd cyfyngiad cyfaint, mae cymhwyso'r antena Bluetooth ar y bwrdd yn gymharol brin.
Gall antenâu ar fwrdd PCB gael eu dylunio a'u gweithredu gan gyflenwyr byrddau PCB, sy'n cyfateb i ran cylched y bwrdd.
Manteision: Nid oes angen dadfygio lluosog ar yr antena ar fwrdd y PCB, a gellir ei dynnu'n uniongyrchol ar y PCB heb gost.
Anfanteision: Mae'r ardal ofynnol yn fawr, mae'r cyfeiriadedd yn gymharol sengl, dim ond yn addas ar gyfer band amledd sengl, mae cysondeb gwahanol sypiau o antenâu yn gymharol wael, ac mae'r gallu gwrth-ymyrraeth yn wael.

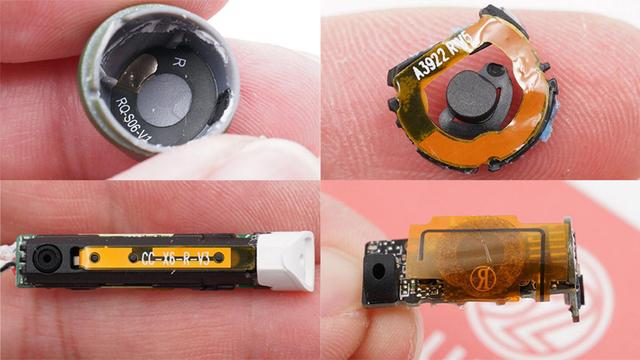

Antena FPC
Esblygodd yr antena FPC o'r antena ar fwrdd PCB. Oherwydd cyfyngiad cyfaint y headset TWS, ni all y gofod ar y famfwrdd mewnol gynnwys yr antena. Mae'r antena FPC yn cyfateb i gymryd y gylched antena allan o'r PCB a defnyddio metelau allanol eraill i wneud yr antena yn gydran ar wahân. Fel y gellir ei osod yn well yng ngofod mewnol y headset TWS.
Gellir gwireddu antena FPC gan ffatri bwrdd PCB y bwrdd meddal a deunydd hyblyg.
Manteision: Yn berthnasol i'r rhan fwyaf o gynhyrchion electronig bach, mae'r bandiau amledd y gellir eu gwneud hefyd yn gyfoethog, mae'r perfformiad yn well, ac mae'r gost yn is.
Anfanteision: Mae angen dadfygio pob cynnyrch yn unigol a'i glytio â llaw.

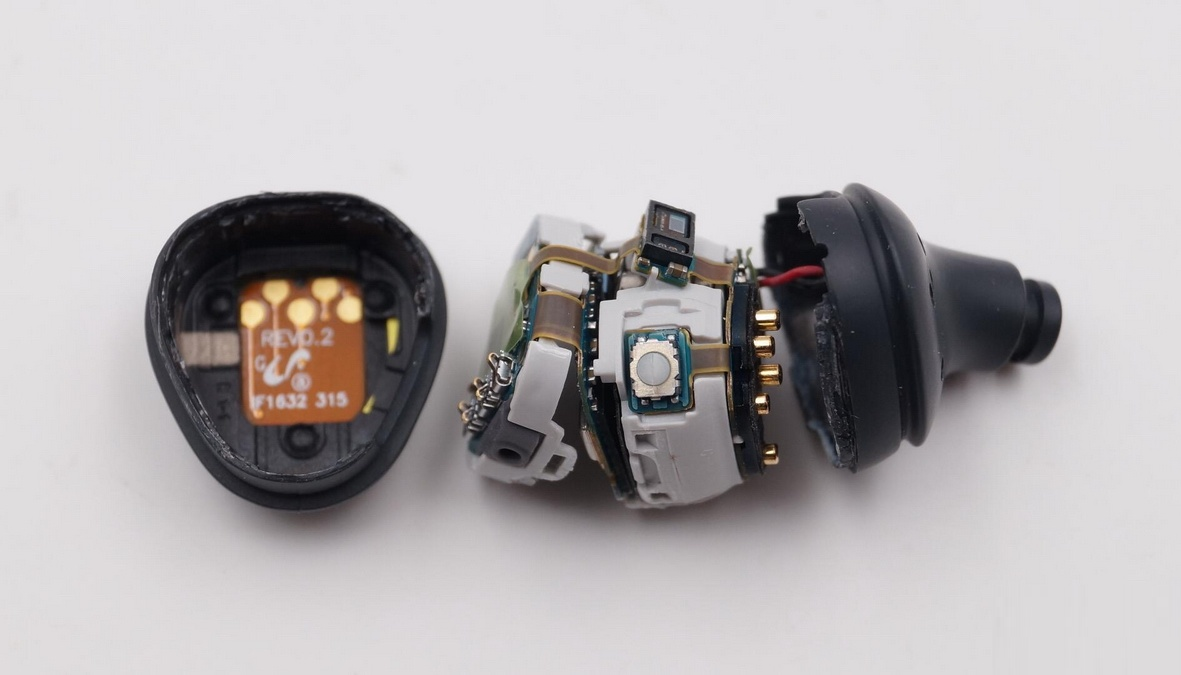

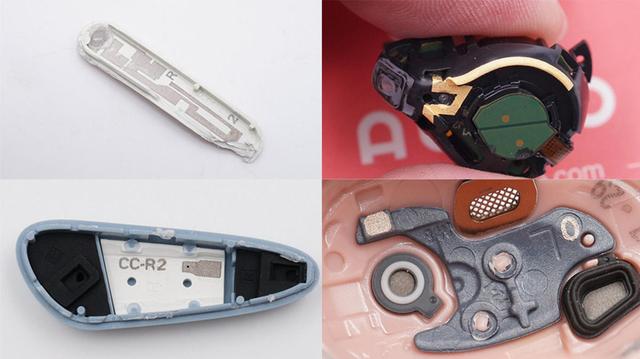

Antena LDS
Mae'r antena LDS yn uwchraddiad pellach o'r antena FPC. Er bod yr antena FPC wedi gallu defnyddio gofod mewnol y headset i raddau helaeth, mae angen awyren fflat arno o hyd i'w atodi.
Mae'r antena LDS yn defnyddio technoleg mowldio uniongyrchol laser, sy'n defnyddio technoleg laser i ffurfio patrymau antena metel yn uniongyrchol ar fracedi, platiau gorchudd, ac ati, y gellir eu laserio i arwynebau afreolaidd y tu mewn i'r ffonau clust, gan ddefnyddio gofod mewnol y ffonau clust ymhellach.
Gall gweithgynhyrchwyr antena LDS ar gyfer prosesu laser, technoleg laser, a thechnoleg electroplatio ei gefnogi.
Manteision: Gellir cefnogi pob cyfeiriad ac mae ganddynt dderbynioldeb cryf.
Anfanteision: Mae'r gost yn ddrutach, ac mae gofynion arbennig ar gyfer deunydd arwyneb allanol y cynnyrch.

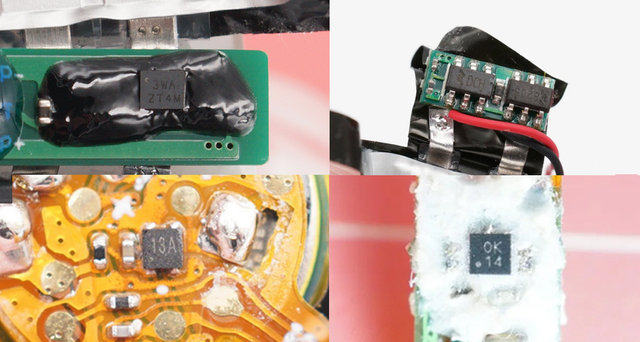

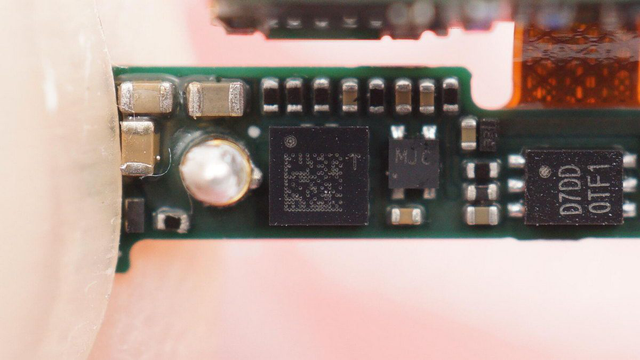

Antena Ceramig
Mae'r antena ceramig yn gynnyrch antena arall a ddefnyddir yn eang mewn dyfeisiau modiwl Bluetooth. Fe'i enwir ar ôl defnyddio cregyn ceramig. Fe'i rhannir yn bennaf yn ddau fath: antena ceramig bloc ac antena ceramig aml-haen.
Yr antena ceramig swmp yw argraffu rhan fetel yr antena ar yr wyneb cyflym ceramig, a gellir argraffu'r antena ceramig aml-haen ar bob haen dielectrig ceramig yn unol â'r gofynion dylunio, a thrwy hynny leihau maint yr antena.
Manteision: Maint bach, cymhwysiad hawdd, cost isel, perfformiad da, a dim ond yn cymryd lle bach.
Anfanteision: Mae'r gofynion ar gyfer yr ardal glirio yn gymharol uchel, mae'r cyfeiriadedd yn gymharol sengl, ac mae gofynion ar gyfer y lleoliad lleoli.

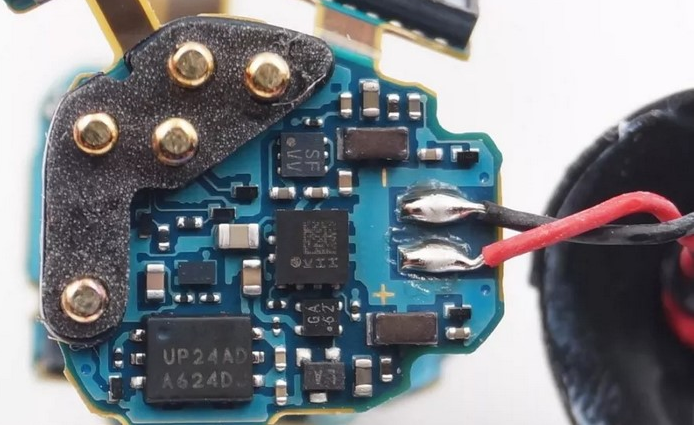

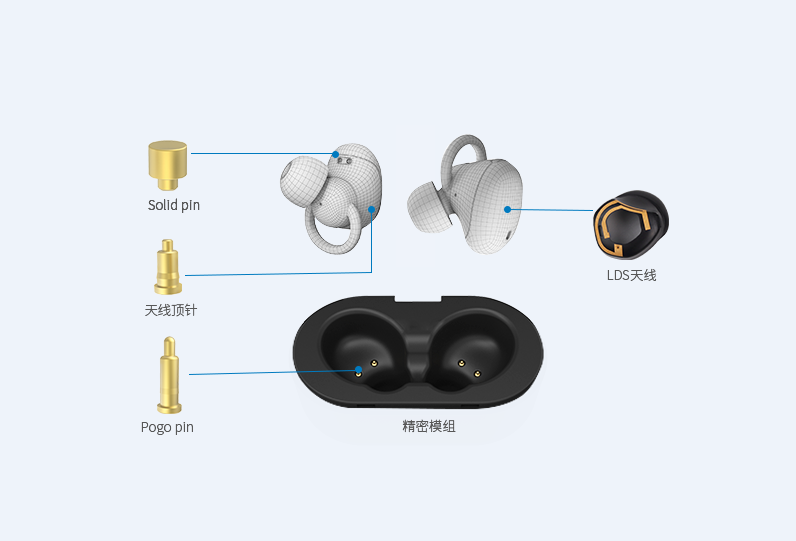

Antena Pin Pogo
Sut i ddewis yr antena iawn
A siarad yn ddamcaniaethol, o ran cost, mae antenâu PCB a FPC yn costio llai, mae antenâu ceramig yn gymedrol, ac mae antenâu LDS yn ddrutach; ac o ran defnyddio gofod, antenâu LDS yw'r rhai mwyaf hyblyg a gallant wneud defnydd llawn o ofod mewnol y clustffon.
O ran perfformiad, mae galluoedd anfon a derbyn antenâu allanol yn gyffredinol well na galluoedd antenâu adeiledig. Mae clustffonau TWS wedi'u cynllunio gydag antenâu adeiledig oherwydd cyfyngiadau cyfaint a gofynion hygludedd. Mae'r perfformiad yn gymharol debyg, ac mae angen ystyried yn gynhwysfawr amrywiaeth o ffactorau i ddewis antena addas.
Mae dyluniad antena Bluetooth y headset TWS yn effeithio ar ansawdd trosglwyddo'r cyfathrebu Bluetooth, sydd yn ei dro yn effeithio ar brofiad gwirioneddol y defnyddiwr. Mae dewis antena Bluetooth yn cael ei effeithio gan lawer o ffactorau megis perfformiad, band amledd, cost, a lle i'w ddefnyddio. Dim ond trwy ystyried amodau'r cynnyrch penodol a'r senarios defnydd, a dewis antena addas, y gellir cyflawni perfformiad uchaf y cynnyrch.
Crynhoi
Mae profiad gwirioneddol y defnyddiwr o glustffonau TWS yn gofyn am arosodiad llawer o ffactorau er mwyn cyflwyno effaith berffaith. Fel prif gydran antena Bluetooth headset TWS, mae'n gweithredu fel pont i gyfathrebu rhwng clustffonau TWS a dyfeisiau symudol ac yn darparu gwarantau ar gyfer sefydlogrwydd cysylltiad Bluetooth clustffon TWS ac ansawdd y trosglwyddiad ansawdd sain.
Ar hyn o bryd, mae'r prif gynhyrchion antena Bluetooth a ddefnyddir mewn clustffonau TWS ar y farchnad yn bennaf yn cynnwys antenâu ar fwrdd PCB, antenâu FPC, antenâu ceramig, ac antenâu LDS. Mae gan bob un o'r pedwar cynnyrch fanteision ac anfanteision ac mae angen eu hystyried o ran perfformiad, band amledd, cost, gofod defnydd, ac ati, er mwyn dewis y cynnyrch antena mwyaf addas a gwella perfformiad a chystadleurwydd y cynnyrch.
Mae poblogrwydd ffonau clust TWS wedi ysgogi uwchraddio cadwyni diwydiant cysylltiedig yn gyflym. Mae datblygiadau mewn modiwlau Bluetooth, technoleg Bluetooth, antenâu, a thechnolegau cysylltiedig yn sicrhau sefydlogrwydd cysylltiad, ansawdd sain, ac agweddau eraill ar berfformiad. Anaml y mae'r ffonau clust TWS presennol wedi profi datgysylltiad yn ystod cyfnod cynnar eu datblygiad, ac mae'r ansawdd sain wedi'i niweidio ac mae'r problemau chwarae ysbeidiol wedi dechrau digwydd o bellter o dri neu bum metr, sydd wedi gwella profiad defnyddiwr gwirioneddol y defnyddiwr yn effeithiol.
