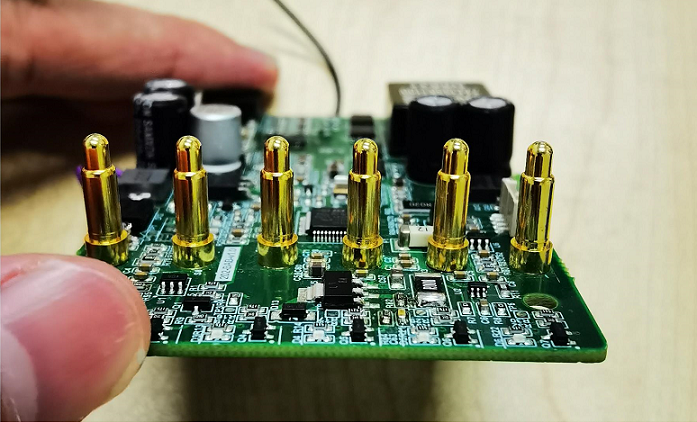

Sut i ddewis cysylltydd pin Pogo addas ar gyfer cymwysiadau caledwedd?
Dyma rai awgrymiadau ar gyfer dewis cysylltydd pin pogo addas ar gyfer cymwysiadau caledwedd:
- Ystyriwch nifer y cysylltiadau sydd eu hangen. Daw pinnau pogo mewn gwahanol ffurfweddiadau gyda gwahanol nifer o binnau, felly dewiswch un sydd â digon o binnau ar gyfer eich cais. Opsiynau cyffredin yw 2-pin, 4-pin, 6-pin, ac ati.
- Edrychwch ar y traw (bylchu) rhwng y pinnau. Mae angen i'r cae gydweddu â bylchau'r padiau cyswllt ar eich PCB. Caeau cyffredin yw 1mm, 1.27mm, 2mm, 2.54mm, ac ati.
- Gwiriwch ystod strôc/teithio y pin. Dyma pa mor bell y gall y pin ymestyn i gysylltu. Mae strôc hirach yn caniatáu mwy o amrywioldeb yn sefyllfa PCB. 0.5-1mm strôc yn gyffredin.
Ystyriwch y deunydd pin a'r platio. Mae pinnau aur-plated yn darparu'r dargludedd uchaf a'r ymwrthedd cyrydiad. Gall opsiynau eraill fel nicel, copr, neu twngsten fod yn addas yn dibynnu ar anghenion cost a hirhoedledd.
Dewiswch y diamedr pin priodol. Mae diamedrau mwy yn rhoi cyswllt mwy cadarn. Mae {{0}}.5mm, 0.64mm, ac 1mm yn feintiau cyffredin.
- Chwiliwch am binnau pogo sydd wedi'u graddio ar gyfer bywyd beicio uchel os yw gwydnwch yn bwysig. Mae graddfeydd o 100,000 a mwy o gylchoedd yn dangos hirhoedledd gwell.
- Ystyriwch y deunydd tai a'r dull cadw. Mae gorchuddion neilon neu PBT gyda phinnau sodro neu wasg-ffit yn gweithio'n dda. Osgoi cadw arddull slip-in rhydd.
- Gwiriwch y cerrynt graddedig fesul pin. Dewiswch pin wedi'i raddio ar gyfer o leiaf yr uchafswm cerrynt disgwyliedig.
- Sicrhewch gynulliad gyda phlatiau canllaw neu bedestalau os oes angen aliniad manwl gywir ar y PCB.
Profwch gynulliad pin sampl gyda'ch PCB i wirio cysylltedd trydanol da cyn ymrwymo'n llawn.
