Cebl cysylltydd gwefru cerrynt uchel 15A-30A
Gofynion technegol strwythurol:
1. Mae cysylltwyr yn cynnwys socedi gwrywaidd, benywaidd a gwrywaidd. Y math o gysylltydd yw 2P, a'r bylchiad pin cyfeirio yw 4.2mm;

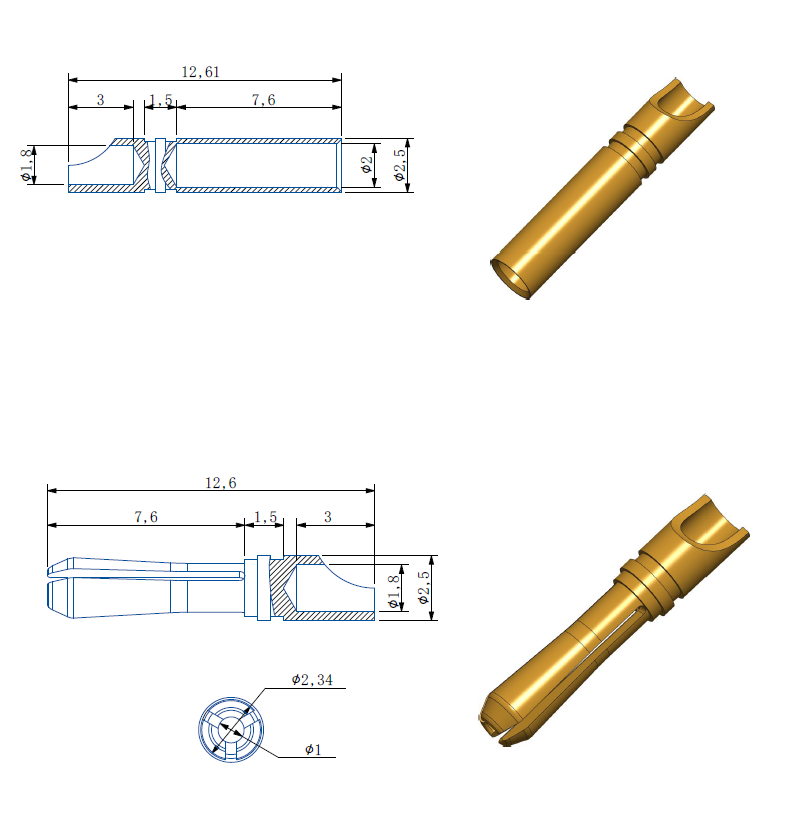

2. Mae strwythur allanol y pen gwrywaidd yn cynnwys 4 tyllau sgriw. Dangosir y gofynion maint yn y ffigur isod. Mae'r plwm gwrywaidd yn cefnogi weldio gwifren silicon 18 # AWG:
3. Mae diwedd y pen benywaidd wedi'i gynllunio i gael ei orchuddio â rwber, ac nid yw hyd cefn cefn y pen wedi'i rwberio yn fwy na 5mm.
Mae'r plwm benywaidd yn cefnogi weldio gwifren silicon 18#AWG;

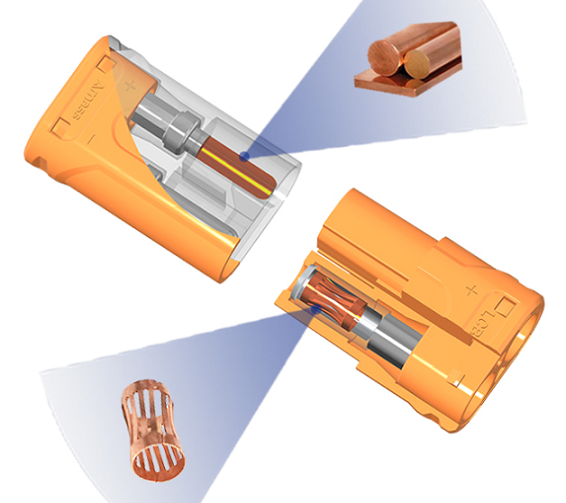

1. Pennaeth benywaidd 2. Pennaeth gwrywaidd 3. Sedd pen gwrywaidd 4. Strwythur mewnosod gwrth-wrthdroi sy'n cyfateb i bennau gwrywaidd a benywaidd, ac wedi'i farcio ar y gragen plastig plws
5. Mae maint y gragen plastig sedd gwrywaidd fel y dangosir yn y ffigur, ac mae'r math pin hefyd yn cefnogi weldio gwifren silicon 18#AWG;
6. Yr ystod ofynnol o rym mewnosod: grym echdynnu 1 ~ 2kg, grym mewnosod 2 ~ 4kg;
Cyfanswm hyd Llai na neu'n hafal i 20mm Gofynion technegol trydanol:
1. Cerrynt parhaus 12 ~ 15A, cerrynt ar unwaith 25 ~ 30A;
2. Defnyddio foltedd Llai na neu'n hafal i 250V, gwrthsefyll foltedd Yn fwy na neu'n hafal i 1500V;
3. Gwrthiant cyswllt Llai na neu'n hafal i 0.8mΩ, ymwrthedd inswleiddio Mwy na neu'n hafal i 500MΩ;
4. Mae wyneb y rhannau copr yn 2U aur-plated, ac mae bywyd y gwasanaeth yn fwy na 1000 o weithiau;
5. Cefnogi mesurydd gwifren hyd at 18# AWG;
6. Amrediad gwrthiant tymheredd -25~120 gradd;
7. gradd gwrth-fflam UL94-VO, yn cydymffurfio â RoHS;
Gwryw φ1,4 Copr 6,2 Benyw Gwifren silicôn Sedd gwrywaidd 8,4
