Y cysyniad dylunio sylfaenol,cynllun plunger, aUchder Gweithio o Pogo Pin

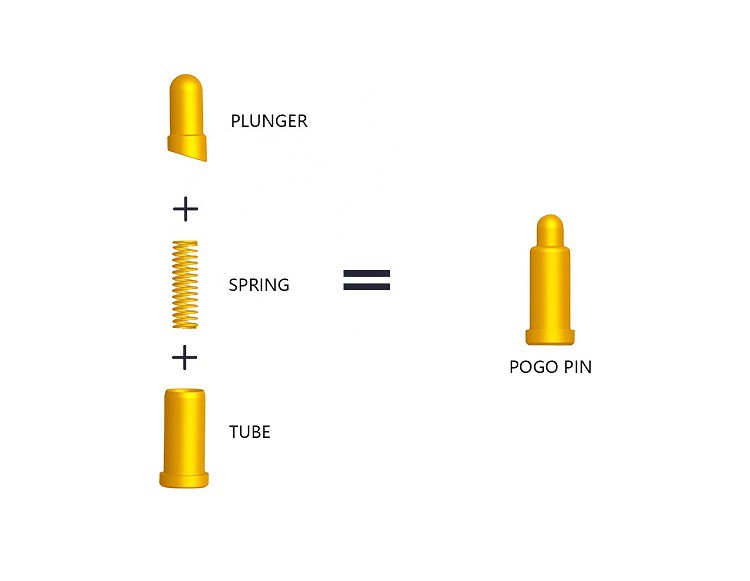

Cysyniad dylunio sylfaenol y Pogo Pin （cysylltydd llawn gwanwyn）:
Bydd y nodweddion trydanol yn mynd ati i ddod o hyd i'r llwybr gyda'r gwrthiant lleiaf i gynnal y cerrynt, y cyflwr gorau
Bydd y cerrynt yn cael ei gynnal o'r siafft nodwydd i wal y tiwb allanol ac yna i'r PCB. Ar yr adeg hon, y gwerth gwrthiant yw'r lleiaf.

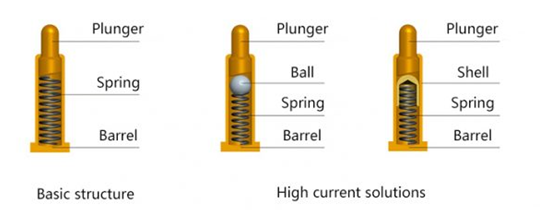

Dyluniad plunger sylfaenol y Pogo Pin （cysylltydd llawn gwanwyn）:
Cynffon Bias
Dyluniad Bias Tail yw'r mwyaf cyffredin a rhataf i'w gynhyrchu gyda chydbwysedd da rhwng perfformiad, pris a maint. Gall y dyluniad hwn warantu rhwystriant gwaelod sefydlog.
Mantais: Gwrthiant isel a sefydlog
Dril Cefn
Defnyddir y dril cefn fel arfer mewn amgylchedd gyda chysylltwyr bach, megis clustffonau di-wifr, ffonau smart, neu ddyfeisiau IoT bach. gall y maint bach fodloni gofynion elastigedd cwsmeriaid oherwydd gall hyd gwanwyn y dyluniad hwn fod yn fwy na hyd y tiwb nodwydd. Mewn rhai achosion lle mae gofod yn gyfyngedig.
Dyluniad Côn
Y math hwn o ddyluniad yw'r dewis gorau ar gyfer y cysylltydd â gofynion concentricity uchel oherwydd gellir gosod y gwanwyn orau ar bin cynffon taprog yr echel pin yn uniongyrchol. cynffon taprog ar waelod yr echel pin yn cael ei roi yn y tu mewn i'r gwanwyn, i leihau ysgwyd yr echel pin. Mantais: Troi hawdd, Sgiw bach, Cost isel.
Dylunio Ball
Y dyluniad pêl yw'r opsiwn gorau ar gyfer amgylcheddau heriol megis peiriannau trwm, codi tâl a chymwysiadau meddygol, mae'r cyswllt yn fwy sefydlog, ac mae cerrynt uchel yn bwysig.
Mantais: Gwrthiant sefydlog, Gall fynd trwy gerrynt uchel

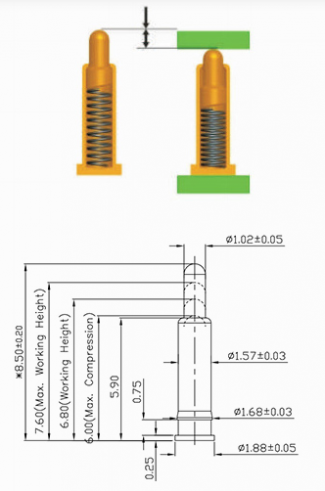

Uchder gweithio sylfaenol y Pogo Pin （cysylltydd llawn gwanwyn）:
Yn gyffredinol, mae swm y cywasgu yn ystod y llawdriniaeth yn 2/3 o gyfanswm y teithio, os yw maint y cywasgu yn ddigonol, mae'r grym positif yn rhy isel, felly nid yw'r rhwystriant yn sefydlog.
Bydd defnyddio pin pogo ar uchder gweithio yn cynyddu gwydnwch a pherfformiad y cysylltydd yn sylweddol.
Rhaid i'r plât cyswllt batri neu'r bys euraidd sy'n cysylltu'r pin pogo fod yn rhydd o faw, ocsidiad, ac ati.
Cyfyngwch y defnydd o fewn yr ystod o fanylebau a nodir yn y llun.
